Perumahan Aluminium 82×27mm untuk Modul Kawalan Komunikasi dan Elektronik

Lebar 82mm menyediakan ruang sisi yang luas untuk PCB, penyambung dan komponen elektronik, manakala ketinggian 27mm memastikan struktur berprofil rendah yang padat. Oleh itu, perumahan ini amat sesuai untuk modul elektronik yang memerlukan susun atur PCB sisi yang luas tetapi tidak mengandungi komponen yang besar dan tinggi. Perumahan Aluminium 82×27mm untuk Komunikasi dan Modul Kawalan Elektronik digunakan terutamanya untuk modul komunikasi, modul antara muka elektronik, modul penukaran isyarat, modul pemerolehan data dan modul kawalan industri berskala kecil.

Kelebihan Utama

1. Ruang Susun Atur Sisi yang Luas

Lebar 82mm memuatkan produk elektronik yang memerlukan kawasan pelekap PCB yang luas dan memudahkan penempatan penyambung, blok terminal dan antara muka luaran lain di hujung perumahan.

Untuk modul dengan pelbagai antara muka, keratan rentas yang luas membolehkan susunan antara muka yang fleksibel.

2. Sesuai untuk Peranti Elektronik Slim

Ketinggian 27mm membantu meminimumkan ketebalan keseluruhan peranti sambil menawarkan lebih banyak ruang dalaman daripada spesifikasi ultra-slim.

Struktur ini memuatkan PCB standard dan komponen bersaiz sederhana, menjadikannya sesuai untuk peranti komunikasi dan kawalan dengan kekangan ketebalan tertentu.

3. PCB Bersepadu dan Pemasangan Antara Muka

Badan profil aluminium boleh dimesin untuk memadankan dimensi PCB dan panjang peranti, dengan potongan untuk antara muka, lubang pelekap dan lubang berulir yang disesuaikan dengan struktur produk tertentu.

Ini membolehkan penyepaduan PCB, penyambung, terminal, lampu penunjuk dan komponen lain ke dalam satu perumah aluminium padat.

4. Boleh Disesuaikan dengan Pelbagai Panjang Modul

Menggunakan profil aluminium sebagai struktur utama membolehkan pemotongan mengikut panjang yang diperlukan; digabungkan dengan plat hujung dan pengikat, ia membentuk kepungan lengkap yang sesuai untuk PCB dan modul elektronik dengan panjang yang berbeza-beza.

Produk Berkenaan dan Kawasan Aplikasi

Modul Komunikasi

Profil 82×27mm sangat sesuai untuk modul elektronik komunikasi yang memerlukan ruang susun atur PCB yang mencukupi sambil juga mempunyai kekangan pada ketebalan peranti.

Produk yang berkenaan termasuk:

• Modul antara muka komunikasi
• Modul komunikasi data
• Modul penukaran komunikasi
• Modul antara muka isyarat
• Modul komunikasi terbenam

Produk ini biasanya memerlukan pemasangan PCB, antara muka komunikasi, penyambung dan komponen penunjuk dalam ruang yang terhad; dimensi 82×27mm mengimbangi ruang susun atur sisi dengan ketebalan keseluruhan.

Antara Muka Elektronik dan Modul Penukaran Isyarat

Untuk modul elektronik yang memerlukan berbilang antara muka atau penukaran isyarat, lebar 82mm menawarkan ruang yang luas untuk susun atur antara muka, manakala ketinggian 27mm mengekalkan struktur peranti yang padat.

Produk yang berkenaan termasuk:

• Modul penukaran antara muka
• Modul penukaran isyarat
• Modul antara muka data
• Modul antara muka komunikasi industri
• Modul pemprosesan isyarat

Modul Pemerolehan Data

Modul pemerolehan data biasanya memerlukan pemasangan PCB, terminal, penyambung dan komponen elektronik yang berkaitan. Profil 82×27mm sesuai untuk peranti pemerolehan data yang menampilkan susun atur sisi yang ketara tetapi mempunyai ketinggian terhad untuk komponen dalaman.

Produk yang berkenaan termasuk:

• Modul pemerolehan data
• Modul pemprosesan data berskala kecil
• Modul antara muka data sensor
• Peranti pemerolehan data industri

Modul Kawalan Elektronik Perindustrian Kecil

Untuk modul elektronik kecil yang direka untuk pemasangan di dalam peralatan industri atau sistem kawalan, profil 82×27mm berfungsi sebagai penyelesaian perumahan aluminium tipis yang ideal.

Produk yang berkenaan termasuk:

• Modul kawalan kecil
• Modul antara muka I/O
• Modul kawalan elektronik
• Modul pemprosesan isyarat industri
• Peranti kawalan terbenam

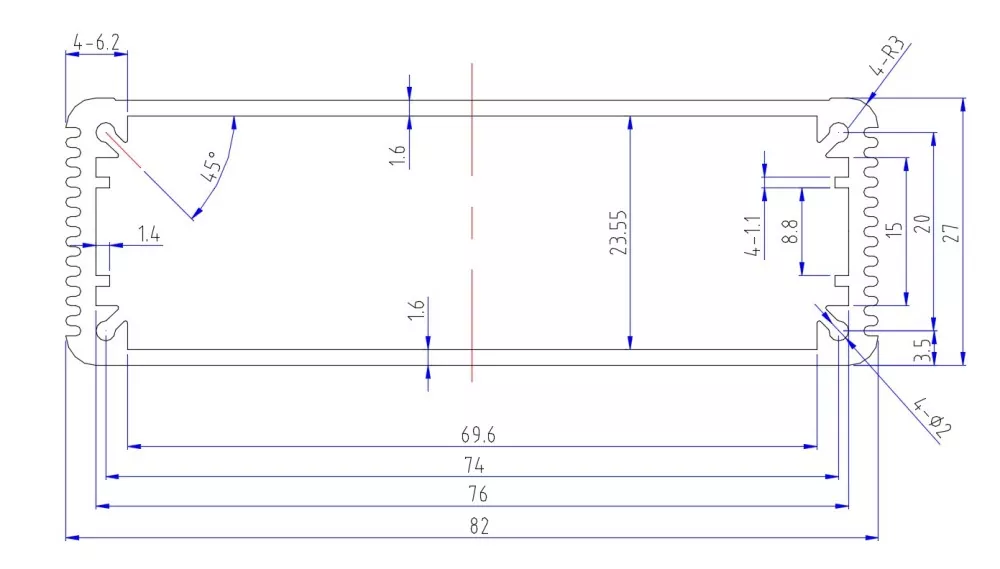

Spesifikasi Teknikal

Gred aloi aluminium sebenar, ketebalan dinding profil, dimensi dalaman, panjang produk, dan toleransi pemesinan mesti disahkan berdasarkan profil khusus dan lukisan produk.

Perkhidmatan Pemesinan Tersuai

Keupayaan Pengilangan

Boyuan mempunyai lebih 20 tahun pengalaman dalam industri perumahan dan casis aluminium, mengendalikan kilang seluas kira-kira 10,000 meter persegi, dan memiliki sekitar 300 set acuan standard (terbuka). Kebanyakan proses pengeluaran untuk perumah aluminium ini dijalankan secara dalaman, termasuk pemotongan profil aluminium, pemesinan CNC, penggerudian, penorehan, rawatan permukaan, ukiran laser, percetakan skrin, pemeriksaan dan pemasangan.

Kilang ini terutamanya menggunakan pemesinan CNC 3 paksi. Berdasarkan lukisan pelanggan, kami boleh memotong mesin untuk antara muka, lubang pelekap, lubang berulir dan ciri struktur bukan standard yang lain. Proses rawatan permukaan tertentu, seperti anodizing, disumber luar berdasarkan keperluan produk tertentu.

Jenis Produk Tidak Sesuai

Memandangkan profil 27mm mempunyai keratan rentas yang cetek, pemilihan yang teliti diperlukan untuk produk dengan keperluan ketinggian dalaman yang ketara.

Kami mengesyorkan agar anda mengesahkan ketersediaan ruang dalaman untuk jenis komponen berikut sebelum pemilihan:

• Modul kuasa tinggi
• Transformer besar
• Relay tinggi
• PCB menegak berbilang lapisan
• Penyambung tinggi
• Komponen elektronik yang memerlukan kelegaan dalaman yang besar

Jika kekangan utama ialah ketinggian dalaman dan bukannya lebar PCB, perumah aluminium dengan profil yang lebih tinggi harus dipilih berdasarkan dimensi komponen sebenar.

Sampel dan Sokongan Perolehan

Sebelum pengeluaran besar-besaran Perumah Aluminium 82×27mm untuk Modul Kawalan Komunikasi dan Elektronik, kami boleh memuktamadkan struktur perumahan, dimensi pemesinan dan lokasi antara muka berdasarkan keperluan produk khusus anda.

Kami mengesyorkan memberikan maklumat berikut apabila bertanya:

• Keperluan dimensi produk
• Panjang perumahan yang diperlukan
• Dimensi PCB dan lokasi pemasangan
• Jenis dan lokasi antara muka yang memerlukan pemesinan
• Spesifikasi lubang pelekap dan lubang berulir
• Rawatan permukaan dan pilihan warna
• Keperluan logo dan penandaan
• Anggaran kuantiti pesanan
• Lukisan 2D atau model 3D (jika ada)

Jika lukisan lengkap belum tersedia, anda boleh menyediakan dimensi produk, dimensi PCB dan keperluan pelekap untuk membantu kami menentukan pelan pemesinan yang sesuai.

Persembahan Bengkel

Soalan Lazim

S: Apakah produk yang sesuai untuk Perumahan Aluminium 82×27mm untuk Komunikasi dan Modul Kawalan Elektronik?

J: Ia amat sesuai untuk modul komunikasi tipis, modul antara muka elektronik, modul penukaran isyarat, modul pemerolehan data dan modul kawalan elektronik industri padat.

S: Adakah perumah 82×27mm sesuai untuk pemasangan PCB?

A: Ya. Lebar 82mm menawarkan ruang yang cukup untuk susun atur PCB sisi; walau bagaimanapun, dimensi PCB khusus yang boleh dimuatkan hendaklah disahkan berbanding dengan dimensi dalaman sebenar profil.

S: Bolehkah panjang kepungan aluminium 82×27mm disesuaikan?

A: Ya. Penutup boleh dipotong mengikut panjang dan dimesin berdasarkan dimensi PCB, komponen elektronik dalaman, dan peranti akhir.

S: Bolehkah potongan untuk antara muka komunikasi dan penyambung dimesin?

A: Ya. Ciri-ciri seperti antara muka komunikasi, penyambung, terminal, lubang pelekap dan lubang berulir boleh dimesin mengikut lukisan produk.

S: Bolehkah logo digunakan?

A: Ya. Logo dan tanda produk boleh digunakan menggunakan ukiran laser atau percetakan skrin, bergantung pada keperluan produk.
