Bekalan Kuasa Perubatan Aluminium 69×27mm dan Penutup Pengawal

Penutup aluminium Boyuan 69×27mm ialah perumah peranti elektronik berbadan lebar, sederhana tinggi yang dibentuk oleh penyemperitan profil aloi aluminium, dengan saiz keratan rentas luaran 69mm (lebar) × 27mm (tinggi), dan panjang boleh disesuaikan sewenang-wenangnya mengikut keperluan peralatan sebenar.

Bekalan Kuasa dan Pengawal Perubatan Aluminium 69×27mm dibentuk oleh penyemperitan profil aluminium, dengan saiz keratan rentas badan utama yang tetap. Ia boleh dipotong mengikut panjang sebenar peralatan, dan pemasangan akhir diselesaikan melalui plat akhir, pemesinan CNC, dan proses sokongan lain. Bahagian dalam perumahan direka dengan slot kad papan litar standard, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan.

Perkakasan Boyuan telah menumpukan pada kepungan aluminium dan pembuatan casis aluminium selama lebih 20 tahun, dengan kira-kira 10,000 meter persegi ruang kilang pengeluaran, dan boleh menyediakan pemesinan kepungan aluminium tersuai mengikut lukisan pelanggan, sampel atau keperluan saiz.

Kelebihan Teras

01 | 27mm Tinggi: Kritikal 3mm Lebih Daripada 24mm

Kepungan aluminium lebar biasa di pasaran kebanyakannya ketinggian 24mm. 69×27mm menaikkan ketinggian kepada 27mm sambil mengekalkan lebar 69mm. 3mm tambahan ini mungkin kelihatan kecil, tetapi ia membawa perbezaan yang besar — ​​menampung komponen seperti kapasitor elektrolitik sekitar ketinggian 25mm, pengubah kecil dan geganti. Untuk peralatan seperti bekalan kuasa perubatan dan pengawal industri yang perlu memuatkan komponen yang lebih tinggi sedikit, 27mm ialah "ketinggian emas" yang mengimbangi penampilan langsing dengan kesempurnaan fungsi.

02 | Sesuai untuk Bekalan Kuasa Perubatan dan Senario Pengawal

69×27mm telah digunakan secara matang dalam pasaran untuk penutup bekalan kuasa perubatan, pengawal peranti perubatan, perumah papan litar dan senario yang serupa. Peralatan perubatan mempunyai keperluan yang ketat untuk keserasian elektromagnet dan pelesapan haba. Bahan aloi aluminium menyediakan perisai elektromagnet semula jadi dan kelebihan pelesapan haba, menjadikannya pilihan perumahan yang ideal untuk peralatan elektronik perubatan.

03 | Struktur Penyemperitan Aluminium, Penyesuaian Panjang Fleksibel

Badan kepungan menggunakan profil aluminium tersemperit 6063-T5, dengan saiz keratan rentas tetap, dan panjang boleh dipotong sewenang-wenangnya mengikut keperluan sebenar. Profil yang sama boleh menyesuaikan diri dengan PCB dengan panjang yang berbeza, memudahkan pembangunan produk siri.

04 | Slot Kad PCB Standard, Perhimpunan Cekap

Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan, meningkatkan kecekapan pemasangan.

05 | Sokongan Pemesinan Ketepatan CNC

Pemesinan menengah CNC boleh dilakukan berdasarkan profil standard:

• Bukaan antara muka (USB, RJ45, palam penerbangan, antara muka kuasa, dsb.)
• Lubang skru, lubang berulir, lubang bor balas
• Slot pelesapan haba, lubang pengudaraan
• Lubang butang, lubang lampu penunjuk
• Bukaan tingkap skrin
• Ukiran laser logo, percetakan skrin sutera

06 | Pelesapan Haba Aluminium, Memanjangkan Hayat Peralatan

Aloi aluminium mempunyai kekonduksian haba kira-kira 200W/(m·K), yang boleh mengalirkan haba dengan cepat daripada peranti kuasa dalaman, terutamanya sesuai untuk peralatan dengan jumlah penjanaan haba tertentu seperti bekalan kuasa perubatan dan pemacu LED.

07 | Perlindungan IP54, Menyesuaikan Diri dengan Pelbagai Persekitaran

Penutup aluminium 69×27mm boleh mencapai tahap perlindungan IP54, kalis habuk dan kalis percikan, sesuai untuk senario penggunaan perubatan, perindustrian, luaran dan lain-lain.

08 | Perisai Elektromagnet, Anti-Gangguan

Aloi aluminium sendiri mempunyai prestasi pelindung elektromagnet yang baik, berkesan menghalang gangguan elektromagnet luaran daripada menjejaskan litar ketepatan.

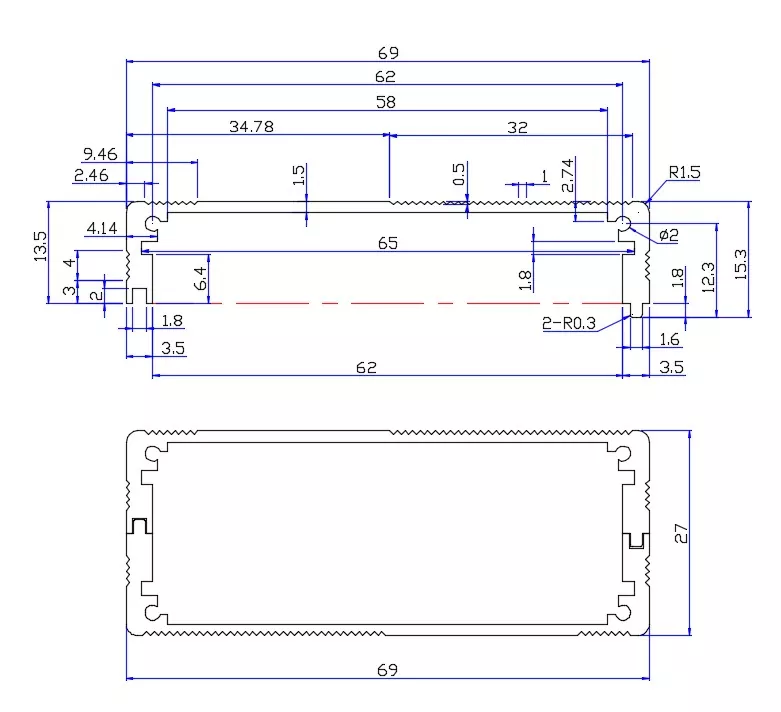

Spesifikasi Teknikal

Senario Aplikasi Biasa

1. Bekalan Kuasa Perubatan dan Pengawal Peranti Perubatan

Ini adalah arah aplikasi yang paling teras dan dibezakan untuk 69×27mm.

69×27mm telah disahkan pasaran sebagai spesifikasi perumahan matang untuk bekalan kuasa perubatan dan pengawal. Bekalan kuasa perubatan biasanya perlu memuatkan kapasitor penapis (ketinggian boleh mencapai 25mm), transformer, dan sink haba. Ketinggian 27mm menyediakan ruang pelekap yang lebih luas daripada 24mm. Perumahan aloi aluminium menyediakan prestasi perisai elektromagnet yang baik, memenuhi keperluan EMC peralatan perubatan, manakala bahan aluminium mudah dibersihkan dan disinfeksi, mematuhi piawaian kebersihan peralatan perubatan.

Produk yang berkenaan: bekalan kuasa pensuisan perubatan, papan kawalan peranti perubatan, modul monitor, perumah instrumen ujian.

2. Modul Kuasa Perindustrian dan Pemacu LED

Bekalan Kuasa Perubatan Aluminium 69×27mm dan Penutup Pengawal digunakan secara meluas dalam modul kuasa dan medan pemacu LED. Modul kuasa memerlukan susun atur PCB yang lebih luas untuk menampung peranti kuasa dan berbilang antara muka. Lebar 69mm menyediakan ruang penghalaan yang mencukupi; ketinggian 27mm boleh menampung kapasitor elektrolitik dan sink haba. Penutup aloi aluminium membantu peranti kuasa menghilangkan haba dengan cekap, memanjangkan hayat perkhidmatan bekalan kuasa.

Produk yang berkenaan: menukar modul bekalan kuasa, bekalan kuasa pemacu LED, penyesuai kuasa industri, penukar DC-DC.

3. Modul GPS dan Peralatan Penjejakan Kedudukan

69×27mm sering digunakan untuk modul GPS dan kandang peralatan pengesan kedudukan. Peranti GPS perlu memuatkan cip GPS, modul komunikasi, antena dan bateri. Lebar 69mm menyediakan ruang PCB yang mencukupi, dan ketebalan 27mm boleh memuatkan bateri berkapasiti lebih tinggi.

Produk yang berkenaan: Modul GPS/GPRS, penjejak GPS kenderaan, peranti penentu kedudukan aset, modul penentududukan luar.

4. Instrumen dan Kawalan Perindustrian

Penutup penyemperitan aluminium digunakan secara meluas dalam instrumen dan meter, elektronik, komunikasi, automasi, kawalan industri, dan industri lain. Reka bentuk ketinggian sederhana badan lebar 69×27mm kedua-duanya memenuhi keperluan paparan skrin besar bagi produk instrumen dan menyediakan ruang dalaman yang mencukupi untuk menampung litar kawalan dan modul kuasa.

Produk yang berkenaan: penutup instrumen dan meter, pengawal industri, modul PLC, modul pemerolehan data, peralatan kawalan automasi.

5. Kotak Perisai dan Aplikasi Anti-Gangguan

Prestasi perisai elektromagnet bahan aloi aluminium menjadikan 69×27mm pilihan ideal untuk kotak perisai litar ketepatan. Ruang dalaman 27mm yang mencukupi boleh memuatkan sistem litar yang kompleks, dengan berkesan menghalang gangguan elektromagnet.

Produk yang berkenaan: kotak perisai elektronik, penutup peranti anti-gangguan, perisai modul frekuensi tinggi, kotak perlindungan litar ketepatan.

69×27mm vs 69×24mm: Bagaimana untuk Memilih?

Ringkasnya: jika peranti anda perlu memuatkan kapasitor elektrolitik sekitar 25mm, pengubah kecil atau geganti, pilih 69×27mm; jika ia hanya papan kawalan tipis atau instrumen digital, 69×24mm sudah memadai.

Kandungan Boleh Disesuaikan

Persembahan Bengkel

Soalan Lazim

1. Apakah perbezaan antara 69×27mm dan 69×24mm?

27mm adalah 3mm lebih tinggi daripada 24mm, dengan ruang dalaman yang lebih luas, menampung komponen seperti kapasitor elektrolitik sekitar ketinggian 25mm, transformer kecil dan geganti. 69×27mm lebih sesuai untuk peralatan seperti bekalan kuasa perubatan dan pengawal yang memerlukan komponen yang lebih tinggi sedikit.

2. Adakah 69×27mm sesuai untuk bekalan kuasa perubatan?

Sangat sesuai. Bekalan Kuasa dan Pengawal Perubatan Aluminium 69×27mm telah disahkan pasaran sebagai spesifikasi perumahan matang untuk bekalan kuasa perubatan dan pengawal. Bahan aloi aluminium menyediakan perisai elektromagnet yang baik dan prestasi pelesapan haba.

3. Bolehkah saiz ini memuatkan kapasitor elektrolitik?

ya. Kapasitor elektrolitik biasa biasanya berketinggian 22-25mm, dan ketinggian dalaman 27mm boleh menampungnya sepenuhnya. Pengesahan khusus diperlukan mengikut dimensi komponen anda.

4. Adakah 69×27mm panjang kepungan?

No. 69×27mm merujuk kepada saiz keratan rentas (lebar × tinggi). Panjang boleh dipotong sewenang-wenangnya mengikut keperluan.

5. Bolehkah bukaan tingkap skrin dimesin?

ya. Tingkap tiub digital LED, tingkap skrin kristal cecair LCD, lubang lampu penunjuk, dll. boleh dimesin.

6. Adakah Boyuan Hardware sebuah kilang atau peniaga?

Pengilang dengan lebih kurang 10,000 meter persegi ruang kilang di Huizhou, lebih 20 tahun pengalaman pembuatan kandang aluminium, dan sokongan untuk pemesinan tersuai daripada lukisan.
