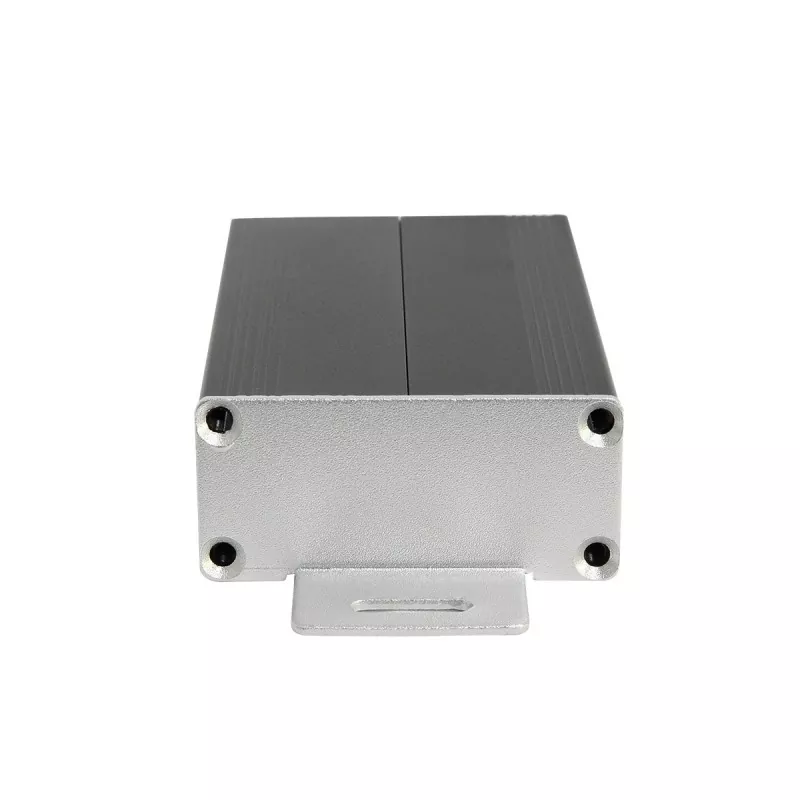

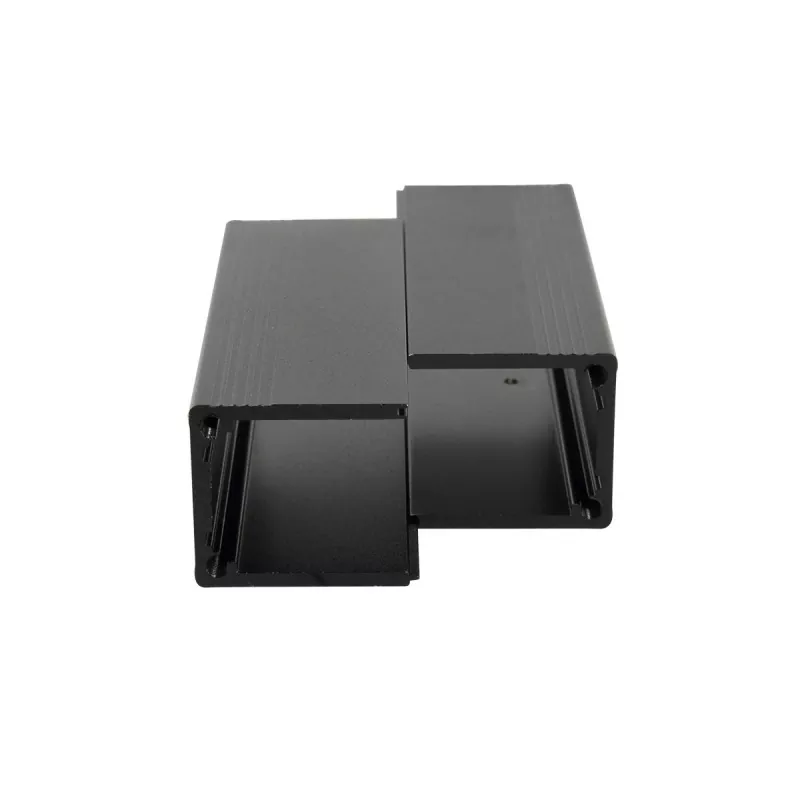

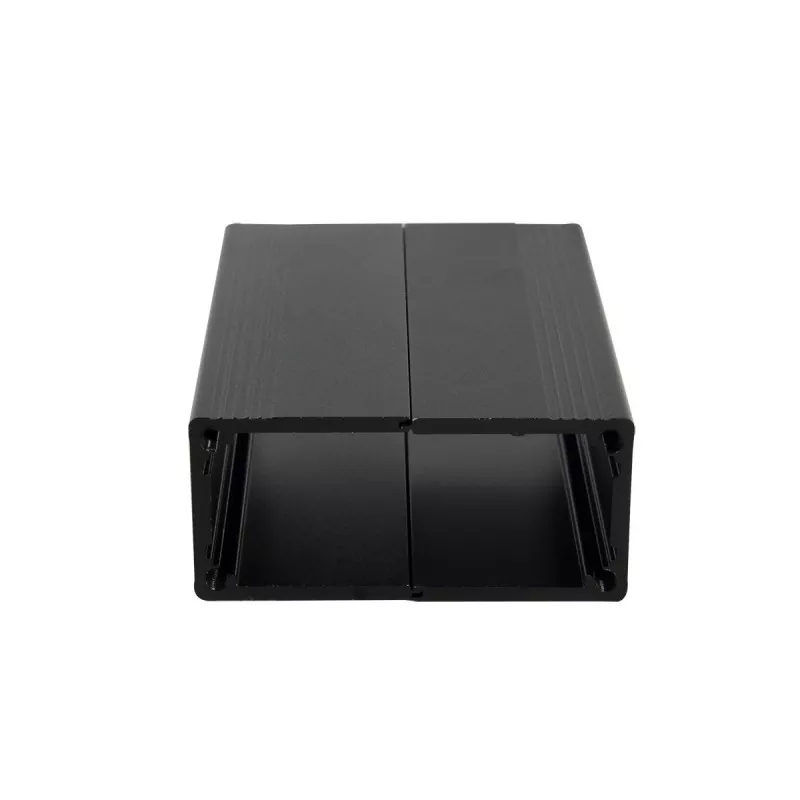

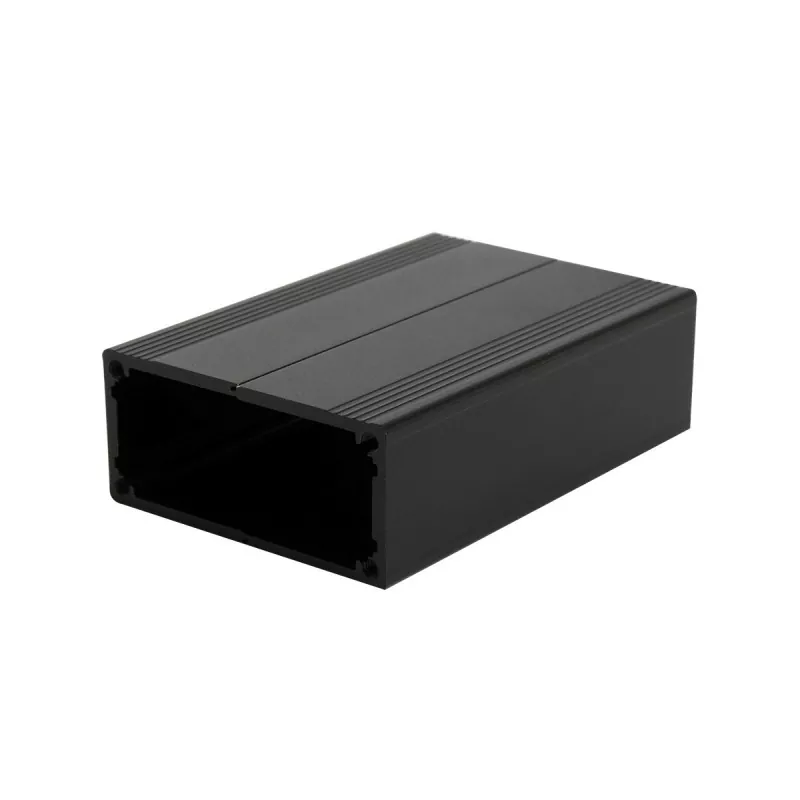

Perumahan Penutup Bekalan Kuasa Aluminium 55×25mm

Boyuan 55×25mm Aluminium Power Supply Enclosure Housing ialah perumahan peranti elektronik yang lebar dan nipis yang dihasilkan dengan struktur penyemperitan aloi aluminium, dengan saiz keratan rentas luaran 55mm (lebar) × 25mm (ketinggian), dan panjang boleh disesuaikan sewenang-wenangnya mengikut keperluan peralatan sebenar.

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalam perumahan direka dengan slot kad papan litar standard, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan, meningkatkan kecekapan pemasangan.

Berbanding dengan kotak plastik, penutup aloi aluminium mempunyai kekuatan struktur yang lebih baik dan tekstur logam, dan boleh mencapai struktur tersuai seperti antara muka, lubang pelekap, lubang berulir dan slot melalui pemesinan CNC.

Kelebihan Teras Produk

01 | 55×25mm Lebar dan Reka Bentuk Ramping

Saiz keratan rentas 55mm lebar × 25mm tinggi menyediakan penyelesaian pembungkusan yang ideal untuk peralatan elektronik.

Lebar 55mm adalah lebih lebar daripada spesifikasi 52mm biasa, menampung susun atur PCB yang lebih besar dan menyokong lebih banyak modul fungsi bersebelahan dan reka bentuk antara muka, memenuhi keperluan susun atur input/output berbilang saluran; ketinggian 25mm mengekalkan penampilan peranti yang tipis sambil menyediakan ruang pemasangan komponen yang mencukupi, menampung pengubah kecil, kapasitor elektrolitik (biasanya ketinggian 20-22mm), geganti dan komponen ketinggian sederhana, menyokong keperluan penyepaduan sistem litar yang agak kompleks.

02 | Struktur Penyemperitan Aluminium

Badan kepungan dibentuk oleh penyemperitan profil aloi aluminium. Saiz keratan rentas kepungan penyemperitan aluminium adalah tetap, manakala panjang boleh dipotong mengikut keperluan produk sebenar. Oleh itu, kepungan spesifikasi yang sama boleh menyesuaikan diri dengan PCB dan modul elektronik dengan panjang yang berbeza. Struktur ini amat sesuai untuk produk elektronik yang memerlukan pembangunan siri.

03 | Sesuai untuk Pemasangan PCB

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan.

04 | Sokongan Pemesinan Tersuai CNC

Profil standard hanyalah titik permulaan. Perkakasan Boyuan boleh melakukan pemesinan CNC pada kepungan aluminium 55×25mm mengikut lukisan pelanggan, termasuk:

• Bukaan antara muka (USB, RJ45, palam penerbangan, antara muka BNC, antara muka kuasa, antara muka antena SMA, dsb.)
• Lubang skru dan lubang kedudukan
• Lubang berulir dan lubang bor balas
• Slot pelesapan haba dan lubang pengudaraan
• Bukaan tingkap skrin
• Lubang butang dan lubang suis
• Lubang pelekap dan lubang pelekap dinding
• Alur dan langkah
• Chamfering
• Struktur tersuai lain

05 | Panjang Boleh Disesuaikan dengan Produk

55×25mm ialah spesifikasi keratan rentas kandang, dan panjang produk boleh dipotong mengikut dimensi peralatan sebenar. Panjang boleh dimesinan khusus disahkan mengikut bahan, rawatan permukaan, dan keperluan produk.

06 | Prestasi Pelesapan Haba yang Cekap

Aloi aluminium mempunyai kekonduksian haba yang sangat baik. Digabungkan dengan reka bentuk badan lebar 55mm, ia boleh membantu komponen dalaman menghilangkan haba dan memanjangkan hayat perkhidmatan peralatan dengan berkesan.

07 | Penutup Logam Menggabungkan Struktur dan Rupa

Aloi aluminium ringan dan mempunyai prestasi struktur yang baik, sambil mengekalkan tekstur logam semula jadi. Melalui rawatan permukaan seperti memberus, letupan pasir dan anodisasi, kesan penampilan yang berbeza boleh diperoleh, memberikan peralatan elektronik penampilan produk yang lebih profesional.

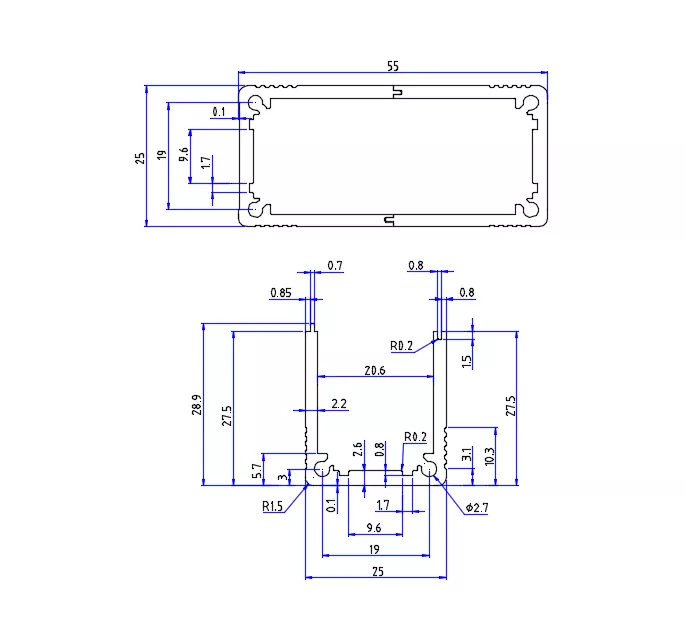

Spesifikasi Teknikal

Nota: Gred bahan tertentu, ketebalan dinding, julat panjang, toleransi dimensi, dan warna rawatan permukaan hendaklah tertakluk kepada lukisan produk sebenar dan keperluan pesanan.

Apakah Produk yang Sesuai Untuk Penutup Aluminium 55×25mm?

Perumahan Penutup Bekalan Kuasa Aluminium 55×25mm tergolong dalam kategori penutup aluminium tipis berbadan lebar — lebar 55mm memuatkan PCB yang lebih besar dan lebih banyak modul fungsi sebelah menyebelah; ketinggian 25mm mengekalkan penampilan tipis sambil menyediakan ruang dalaman yang lebih besar daripada spesifikasi tipis. Spesifikasi ini digunakan secara meluas dalam bekalan kuasa, instrumen, meter, elektronik, komunikasi, automasi, penderia, kad pintar, kawalan industri, jentera ketepatan dan industri lain.

1. Modul Kuasa

Reka bentuk badan lebar 55×25mm sangat sesuai untuk pelbagai produk kuasa:

• Menukar modul bekalan kuasa
• Penyesuai kuasa
• Kepungan bekalan kuasa kenderaan
• Kepungan penyongsang
• Perumah aluminium penerus
• Modul penukar DC-DC
• Modul pengecas
• Bekalan kuasa komunikasi
• Bekalan kuasa AC/DC, bekalan kuasa terkawal

Mengapa 55×25mm sesuai untuk modul kuasa? Modul kuasa biasanya perlu memuatkan komponen seperti kapasitor elektrolitik (biasanya ketinggian 20-22mm), transformer kecil dan sink haba. Ketinggian 25mm menyediakan ruang pelekap yang mencukupi. Lebar 55mm adalah lebih lebar daripada spesifikasi 52mm biasa, menampung susun atur PCB yang lebih luas dan menyokong antara muka input/output berbilang saluran. Bahan aloi aluminium juga membantu peranti kuasa menghilangkan haba dengan cekap.

2. Modul Komunikasi dan Peralatan Tanpa Wayar

Reka bentuk badan lebar 55×25mm sangat sesuai untuk pelbagai produk komunikasi:

• Modul komunikasi
• Platform tanpa wayar
• Kepungan GPS/GPRS
• Modul penukaran isyarat
• Kepungan penggalak isyarat
• Terminal platform tanpa wayar
• Modul penghantaran data
• Pelayan video
• Penghala, penerima tanpa wayar
• Penutup modul RF

Mengapakah 55×25mm sesuai untuk modul komunikasi? Modul komunikasi biasanya memerlukan susun atur PCB yang lebih luas untuk menampung litar RF, antara muka antena (SMA), antara muka kuasa, antara muka data dan modul berfungsi lain. Lebar 55mm adalah lebih lebar daripada spesifikasi 52mm biasa, menampung lebih banyak antara muka antena dan antara muka komunikasi yang diletakkan bersebelahan.

3. Alat Pengukur dan Peralatan Pengujian

• Kepungan instrumen dan meter
• Instrumen pemerolehan data
• Kepungan penjana isyarat
• Penganalisis kuasa
• Peralatan ujian
• Alat pengukur ketepatan
• Modul osiloskop

4. Modul Kawalan Perindustrian dan Automasi

• Pengawal industri
• Modul pengawal logik boleh atur (PLC).
• Modul kawalan pergerakan
• Modul pemacu motor
• Modul pengembangan I/O
• Peralatan kawalan automasi
• Modul sokongan casis kawalan industri

5. Kotak Perisai dan Aplikasi Anti-Gangguan

Penutup aluminium 55×25mm boleh berfungsi sebagai penyelesaian perisai elektromagnet yang baik:

• Kotak pelindung elektronik
• Penutup peranti anti-gangguan
• Perisai modul frekuensi tinggi
• Kotak perlindungan litar ketepatan

Bahan aloi aluminium itu sendiri mempunyai prestasi pelindung elektromagnet yang baik, berkesan menghalang gangguan elektromagnet.

6. Penderia dan Peranti Pintar

• Modul sensor
• Terminal pemerolehan data
• Peranti kad pintar
• terminal IoT

7. Perubatan dan Peralatan Ujian

• Kandang peralatan perubatan
• Menguji modul
• Modul peralatan pemantauan
• Alat perubatan mudah alih

8. Alamat Awam dan Peralatan Audio

• Peralatan sistem siaraya
• Litar penguat
• Peralatan audio

Apa yang Boleh Disesuaikan?

Rawatan Permukaan

Anodizing

Anodizing adalah salah satu kaedah rawatan permukaan yang biasa digunakan untuk kepungan aluminium. Ia boleh mengubah rupa dan sifat permukaan permukaan aluminium dan mencapai kesan warna yang berbeza.

Peletupan pasir

Sandblasting boleh membentuk tekstur matte seragam pada permukaan aluminium, sesuai untuk peralatan elektronik industri dan penutup instrumen.

Memberus gigi

Memberus boleh membentuk tekstur logam biasa, membolehkan produk mengekalkan tekstur logam aloi aluminium yang jelas.

Ukiran Laser

Perkara berikut boleh dimesin pada permukaan kepungan aluminium 55×25mm:

• Logo
• Model produk
• Pengenalan antara muka
• Nombor produk
• Teks dan corak

Percetakan Silkscreen

Sesuai untuk pemesinan logo berbilang warna, teks dan pengenalan fungsi.

Pemesinan Tersuai Penutup Aluminium Profesional

Kami bukan sahaja menghasilkan penutup aluminium standard, tetapi juga boleh menyesuaikan mengikut struktur produk pelanggan.

Pelanggan hanya perlu menyediakan:

Lukisan 2D / model 3D / sampel fizikal / dimensi produk

Kami kemudiannya boleh melakukan penilaian pemesinan mengikut keperluan produk sebenar.

Pemesinan CNC Memenuhi Keperluan Bukan Standard

Untuk produk yang tidak dapat berpuas hati secara langsung dengan profil standard 55×25mm, penyesuaian boleh dicapai melalui pemesinan CNC berikutnya.

Contohnya:

Bukaan antara muka + tingkap skrin + lubang pelekap + lubang berulir + slot pelesapan haba + alur + langkah + logo

Semua boleh dimesin mengikut lukisan pelanggan.

Panduan Pemilihan Produk

Jika Lebar PCB Anda Hampir 55mm

55×25mm ialah pilihan yang ideal — lebar 55mm menyediakan ruang penghalaan PCB yang lebih luas dan lebih banyak susun atur antara muka bersebelahan, dan 3mm lebih lebar daripada spesifikasi 52mm biasa.

Jika Peranti Anda Mengandungi Komponen Ketinggian Sederhana

Ketinggian 25mm boleh memuatkan pengubah kecil, kapasitor elektrolitik (20-22mm), geganti, dan komponen ketinggian sederhana, sesuai untuk peralatan elektronik yang memerlukan ruang menegak dalaman tertentu.

Jika Peranti Anda Memerlukan Penampilan Yang Ramping

Ketinggian 25mm mengekalkan penampilan yang tipis sambil menyediakan ruang dalaman yang lebih besar daripada spesifikasi 15-22mm, mengimbangi estetika dan kesempurnaan fungsi.

Jika Anda Memerlukan Keserasian dengan Berbilang Antara Muka

Lebar 55mm menyokong susun atur bersebelahan berbilang antara muka seperti RJ45, palam penerbangan, antara muka antena BNC, USB dan SMA, sesuai untuk peralatan komunikasi dan pengukuran yang memerlukan antara muka yang kaya.

Jika Peranti Anda Memerlukan Pelesapan Haba yang Baik

Penutup aloi aluminium mempunyai kekonduksian terma yang sangat baik. Digabungkan dengan reka bentuk badan lebar 55mm, ia boleh membantu komponen dalaman menghilangkan haba dengan berkesan.

Jika Panjang PCB Berbeza

Profil boleh dipotong mengikut panjang produk, dan spesifikasi keratan rentas yang sama boleh menyesuaikan diri dengan produk dengan panjang yang berbeza.

Persembahan Bengkel

Soalan Lazim

1. Apakah produk yang sesuai untuk kepungan aluminium 55×25mm?

55×25mm tergolong dalam kategori penutup aluminium tipis badan lebar, sesuai untuk modul kuasa, modul komunikasi, platform wayarles, instrumen dan meter, peralatan pemerolehan data, pengawal industri, kotak perisai, penggalak isyarat, kandang bekalan kuasa kenderaan, pelayan video, dll. Lebar 55mm menyediakan ruang reka letak PCB yang mencukupi.

2. Adakah 55×25mm panjang kepungan?

No. 55×25mm merujuk kepada saiz keratan rentas kepungan (lebar × tinggi). Panjang Perumahan Penutup Bekalan Kuasa Aluminium 55×25mm boleh dipotong mengikut peralatan sebenar dan panjang PCB.

3. Bolehkah panjang kepungan aluminium 55×25mm disesuaikan?

ya. Panjang kepungan penyemperitan aluminium boleh dipotong mengikut keperluan produk. Panjang khusus perlu disahkan dalam kombinasi dengan bahan, rawatan permukaan dan struktur produk.

4. Bolehkah ketinggian 25mm menampung kapasitor elektrolitik?

ya. Kapasitor elektrolitik biasa biasanya mempunyai ketinggian 20-22mm, dan ketinggian dalaman 25mm boleh menampungnya sepenuhnya. Pengesahan khusus diperlukan mengikut dimensi komponen anda.

5. Apakah perbezaan antara 55mm lebar dan 52mm?

55mm adalah 3mm lebih lebar daripada spesifikasi 52mm biasa, menampung PCB yang lebih besar atau lebih banyak susun atur antara muka sebelah menyebelah, terutamanya sesuai untuk peralatan yang memerlukan PCB yang lebih luas atau antara muka input/output berbilang saluran.

6. Bolehkah lubang pelesapan haba dibuat pada kepungan aluminium?

ya. Perkakasan Boyuan boleh mesin slot pelesapan haba, lubang pengudaraan, dan struktur pelesapan haba lain mengikut lukisan pelanggan untuk membantu peralatan menghilangkan haba.

7. Bolehkah antara muka antena SMA dimesin?

Pemesinan CNC boleh dilakukan pada kedudukan antara muka yang sepadan mengikut lukisan pelanggan. Lebar 55mm boleh menampung susun atur bersebelahan berbilang antara muka. Sama ada ia sesuai secara khusus untuk pemesinan perlu disahkan mengikut dimensi antara muka dan struktur kepungan.

8. Bolehkah PCB dipasang?

ya. Penutup aluminium 55×25mm dilengkapi standard dengan slot kad papan litar dalaman, dan PCB boleh terus dimasukkan dan dibetulkan tanpa skru tambahan. Struktur pemasangan yang sepadan juga boleh direka bentuk mengikut dimensi PCB dan kaedah pemasangan.

9. Bolehkah plat hujung disesuaikan?

ya. Dimensi, kedudukan lubang, dan struktur plat hujung boleh dimesin mengikut keperluan produk.

10. Bolehkah logo dibuat?

ya. Kaedah pemesinan logo seperti ukiran laser atau percetakan skrin sutera boleh dipilih mengikut keperluan produk.

11. Bolehkah warna yang berbeza dipilih?

ya. Penutup aluminium boleh mencapai kesan penampilan yang berbeza melalui proses seperti anodizing, dan warna boleh sewenang-wenangnya disesuaikan mengikut keperluan pelanggan.

12. Bagaimana jika 55×25mm tidak sesuai untuk PCB saya?

Anda boleh menghantar kepada kami dimensi PCB, struktur produk atau model 3D. Perkakasan Boyuan boleh membantu mengesahkan sama ada spesifikasi 55×25mm sesuai mengikut dimensi sebenar, dan juga boleh memilih spesifikasi profil aluminium lain atau melakukan pemesinan tersuai.
