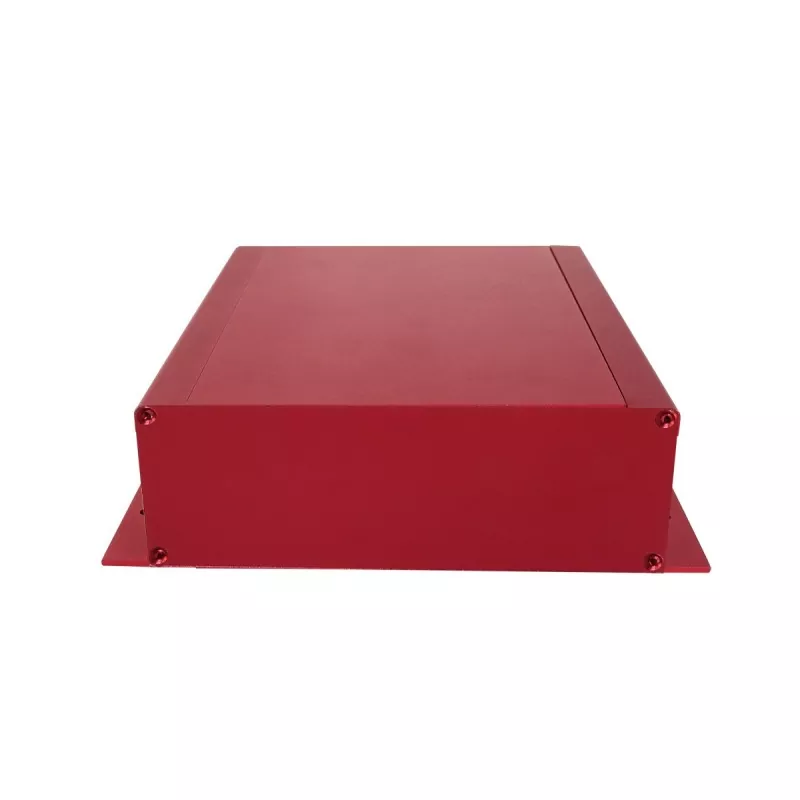

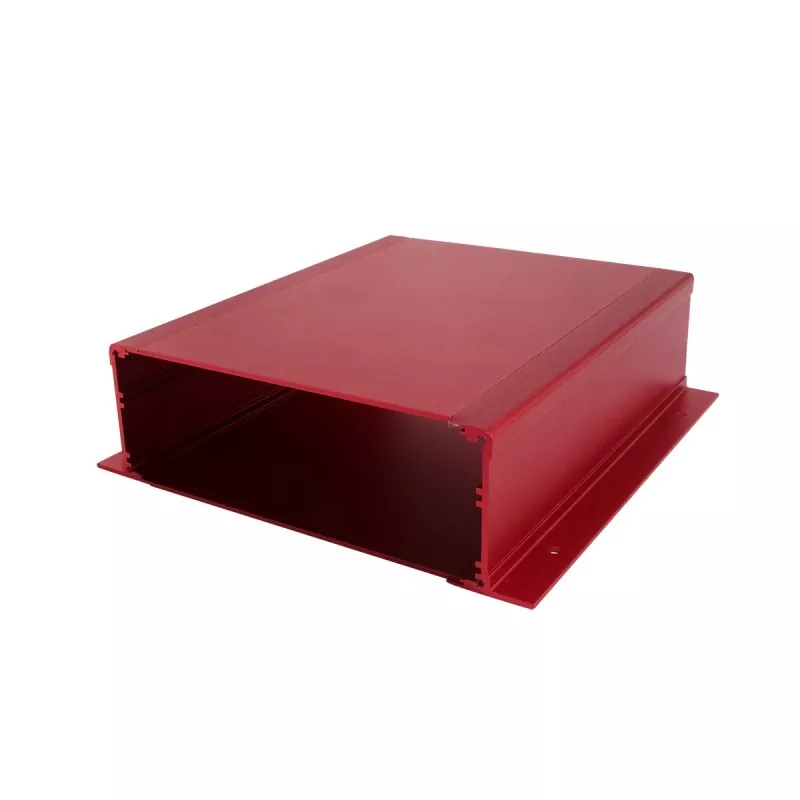

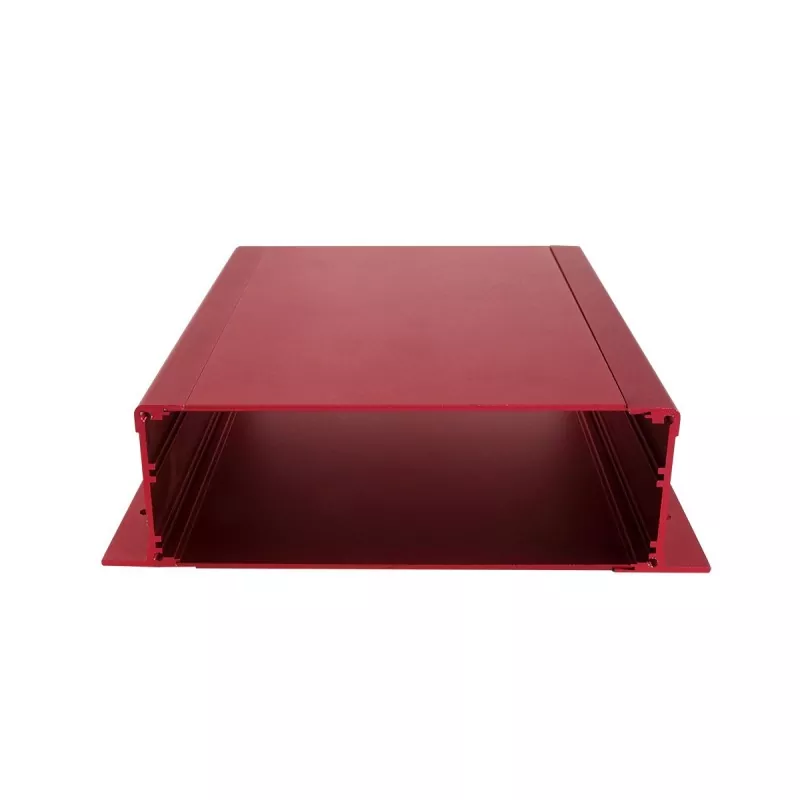

Casis Penyemperitan Aluminium Desktop 52mm untuk Peralatan Elektronik

Casis Penyemperitan Aluminium Desktop 52mm untuk Peralatan Elektronik menggunakan struktur profil aluminium. Ketinggian casis ditetapkan pada 52mm, dan panjang dan lebar boleh disesuaikan mengikut dimensi PCB, susun atur komponen dalaman, dan dimensi keseluruhan peralatan.

Berbanding dengan casis berprofil rendah seperti 30mm, 34.9mm dan 35mm, ketinggian 52mm menyediakan ruang pelekap dalaman yang lebih luas, menjadikannya lebih sesuai untuk peralatan elektronik desktop yang perlu memuatkan lebih banyak komponen elektronik, antara muka, modul kuasa atau bahagian struktur dalaman.

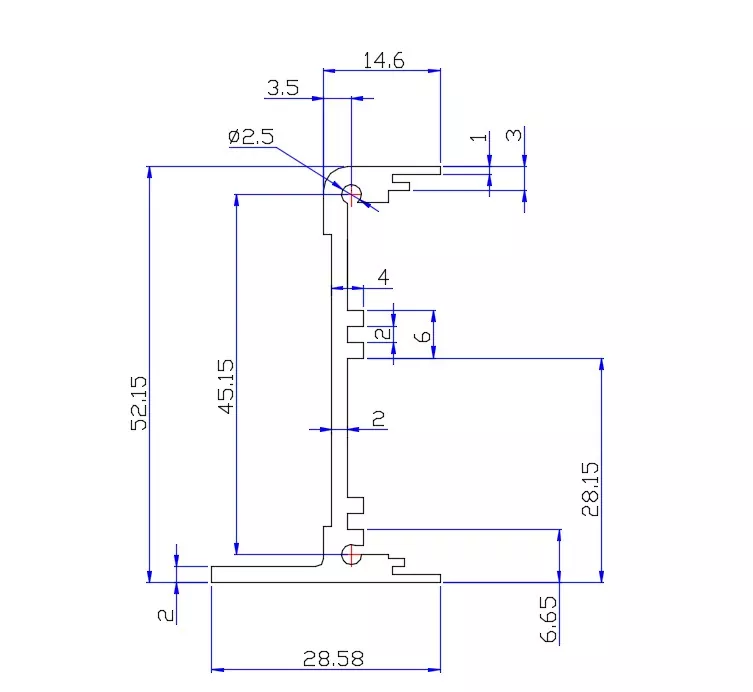

Struktur Produk

Kelebihan Teras

1. Ketinggian Tetap 52mm, Menyediakan Ruang Dalaman Lebih Luas

Berbanding dengan casis berprofil rendah, ketinggian 52mm menyediakan lebih banyak ruang dalaman menegak.

Untuk peralatan yang perlu dipasang serentak:

· PCB

· Komponen elektronik

· Perhimpunan antara muka

· Modul kuasa

· Kurungan dalaman

· Menyambung kabel

ia boleh mengurangkan masalah susun atur dalaman yang disebabkan oleh sekatan ketinggian.

Oleh itu, ketinggian ini lebih sesuai untuk peralatan elektronik desktop yang memerlukan jumlah ruang dalaman tertentu.

2. Struktur Desktop, Sesuai untuk Peranti Elektronik Berdiri

Ketinggian 52mm sesuai untuk membuat peranti elektronik dengan jumlah ruang dalaman tertentu yang perlu diletakkan dan dikendalikan secara bebas.

Berbanding dengan casis 42.5mm yang perlu dibenamkan di dalam peralatan, produk ini boleh lebih berorientasikan kepada:

Peranti desktop, instrumen elektronik, modul ujian, peralatan kawalan dan modul elektronik kendiri.

3. Panjang dan Lebar Boleh Disesuaikan dengan Dimensi Peralatan

Ketinggian 52mm adalah tetap, tetapi panjang dan lebar boleh dilaraskan mengikut produk sebenar.

Dimensi akhir boleh ditentukan dalam kombinasi dengan:

· Dimensi PCB

· Reka letak komponen

· Bilangan antara muka

· Modul kuasa

· Struktur pelekap dalaman

· Jejak desktop

Ini mengelakkan ketidakpadanan antara dimensi casis standard dan produk elektronik sebenar.

4. Slot Kad PCB untuk Pemasangan Papan Litar yang Mudah

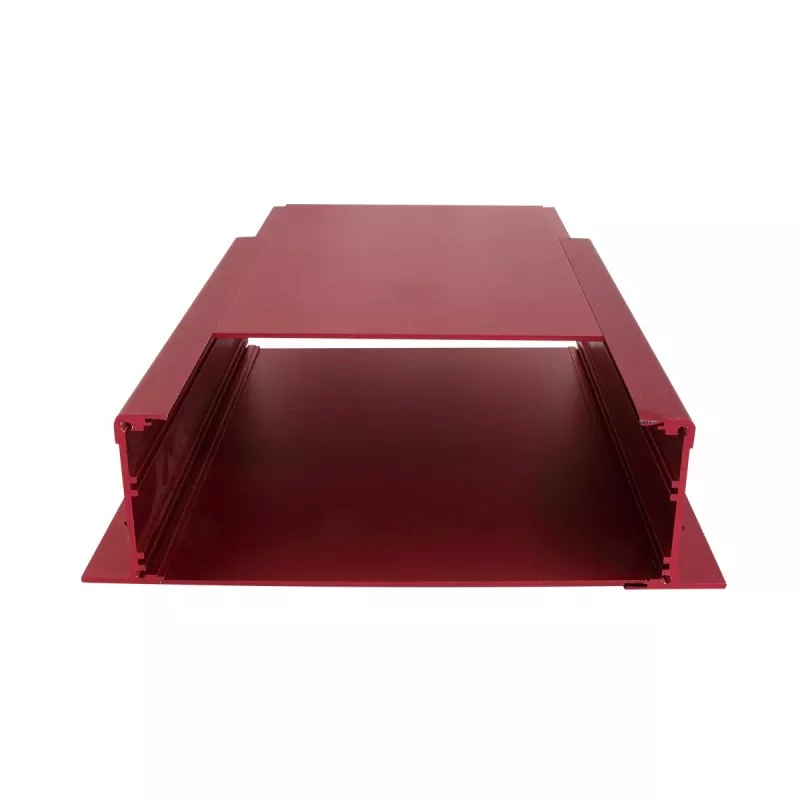

Bahagian dalam casis disediakan dengan slot kad PCB, yang boleh digunakan untuk kedudukan dan pemasangan papan litar.

Untuk peranti elektronik desktop, PCB boleh diletakkan di sepanjang struktur dalaman casis, sambil meninggalkan ruang pelekap untuk komponen dalaman yang lain.

5. Alur Pemasangan Dalaman Menyokong Reka Letak Berbilang Komponen

Ketinggian 52mm menyediakan ruang menegak yang lebih besar, dan digabungkan dengan alur pelekap dalaman, modul elektronik yang berbeza dan bahagian struktur boleh dipasang mengikut struktur produk.

Untuk peralatan dengan lebih banyak komponen dalaman, kedudukan PCB, bekalan kuasa, antara muka dan komponen lain boleh dirancang dengan lebih fleksibel.

6. Struktur Profil Aluminium Mengimbangi Sokongan dan Pelesapan Haba

Badan casis profil aluminium boleh memberikan sokongan struktur yang stabil, sambil menggunakan kekonduksian terma aluminium untuk membantu peranti menghilangkan haba.

Untuk keperluan pelesapan haba tertentu, ia perlu ditentukan dalam kombinasi dengan kuasa komponen elektronik, susun atur dalaman, dan reka bentuk terma sebenar.

7. Panel Depan dan Belakang Boleh Dimesin CNC Mengikut Fungsi

Panel hadapan dan belakang boleh dimesin mengikut lukisan produk sebenar, termasuk:

· Lubang antara muka kuasa

· Lubang antara muka USB

· Lubang antara muka komunikasi

· Lubang lampu penunjuk

· Lubang butang

· Lubang pelekap

· Lubang berbentuk khas lain

Sesuai untuk peralatan elektronik desktop yang memerlukan berbilang antara muka luaran.

Spesifikasi Teknikal

Medan Berkenaan

Model ini disyorkan untuk menyerlahkan desktop, instrumen, ujian dan peralatan elektronik kendiri, dengan jelas membezakannya daripada aplikasi terbenam 42.5mm sebelumnya.

1. Peralatan Elektronik Desktop

Sesuai untuk peranti elektronik yang perlu diletakkan secara berasingan pada desktop.

Ketinggian 52mm boleh menyediakan ruang dalaman yang agak luas, manakala panjang dan lebar tersuai boleh dilaraskan mengikut fungsi peranti dan dimensi PCB.

2. Peralatan Ujian dan Pengukuran Kecil

Sesuai untuk beberapa peralatan ujian kecil yang perlu memasang PCB, antara muka, bekalan kuasa dan modul elektronik dalaman.

Panel hadapan dan belakang boleh dimesin mengikut antara muka ujian, antara muka komunikasi dan antara muka kuasa.

3. Peralatan Pemprosesan dan Pemerolehan Data

Untuk peralatan yang perlu menyepadukan PCB, antara muka data, modul kuasa dan modul komunikasi, ketinggian 52mm boleh menyediakan ruang susun atur dalaman yang lebih fleksibel.

4. Modul Kawalan dan Operasi

Sesuai untuk beberapa modul kawalan, peranti kawalan elektronik dan peralatan pengendalian yang memerlukan struktur casis bebas.

Panel boleh dimesin CNC mengikut kedudukan butang, lampu penunjuk, dan antara muka.

5. Peralatan Komunikasi dan Antara Muka

Sesuai untuk peralatan elektronik desktop yang perlu memasang berbilang antara muka komunikasi, penyambung atau antara muka data.

Panjang dan lebar casis boleh dilaraskan mengikut bilangan antara muka dan susun atur PCB.

Item Boleh Disesuaikan

Persembahan Bengkel

Keupayaan Pemesinan CNC 3-Paksi

Perkakasan Boyuan pada masa ini menggunakan pemesinan CNC 3 paksi dan boleh melengkapkan pemesinan seterusnya bagi casis dan panel profil aluminium 52mm mengikut lukisan produk.

Boleh dimesin:

· Bukaan CNC

· Menggerudi

· Mengetik

· Lubang pelekap

· Lubang antara muka

· Panel lubang berbentuk khas

· Lubang counterbore/countersink

· Logo dan penandaan

· Pemesinan struktur lain

Kandungan pemesinan khusus ditentukan mengikut lukisan produk dan keperluan struktur.

Pemeriksaan Kualiti

Mengikut keperluan produk, perkara berikut boleh dilakukan:

· Pemeriksaan penampilan profil

· Pemeriksaan dimensi panjang

· Pemeriksaan dimensi pemesinan CNC

· Pemeriksaan kedudukan lubang

· Pemeriksaan benang

· Pemeriksaan dimensi dan penampilan panel

· Pemeriksaan rupa rawatan permukaan

· Pemeriksaan perhimpunan

· Pemeriksaan penampilan produk selesai

Untuk produk dengan keperluan toleransi dimensi yang jelas, pemeriksaan boleh dijalankan mengikut lukisan pelanggan dan keperluan teknikal.

Soalan Lazim

S1. Adakah ketinggian casis ini ditetapkan?

ya. Ketinggian model ini ditetapkan pada 52mm, manakala panjang dan lebar boleh disesuaikan.

S2. Bolehkah casis digunakan sebagai casis peralatan elektronik desktop?

ya. Ketinggian 52mm menyediakan ruang dalaman tambahan untuk PCB, komponen elektronik, antara muka dan struktur pelekap dalaman, menjadikannya sesuai untuk peralatan elektronik desktop padat.

S3. Bolehkah saya menyesuaikan panjang dan lebar?

ya. Panjang dan lebar boleh disesuaikan mengikut dimensi PCB, komponen dalaman, dan keperluan peralatan keseluruhan.

S4. Adakah Casis Penyemperitan Aluminium Desktop 52mm untuk Peralatan Elektronik mempunyai slot PCB?

ya. Struktur penyemperitan aluminium termasuk slot PCB dalaman untuk kedudukan dan pemasangan PCB.

S5. Bolehkah panel depan dan belakang disesuaikan?

ya. Panel boleh dimesin CNC mengikut antara muka, pemasangan, penunjuk, dan keperluan butang.

S6. Bolehkah lubang pelekap dan lubang berulir ditambah?

ya. Lubang pelekap, lubang gerudi, dan lubang berulir boleh dimesin mengikut lukisan produk.

S7. Adakah casis aluminium memberikan pelesapan haba?

Struktur penyemperitan aluminium menyediakan laluan pelesapan haba. Untuk keperluan terma tertentu, reka bentuk hendaklah ditentukan mengikut kuasa komponen dan susun atur dalaman.

S8. Bolehkah warna disesuaikan?

ya. Kemasan permukaan dan warna boleh disesuaikan mengikut keperluan produk.
