Casis Penyemperitan Aluminium Kompak 35mm untuk Aplikasi Elektronik

Casis Penyemperitan Aluminium Kompak 35mm untuk Aplikasi Elektronik ini menggunakan struktur profil aluminium. Ketinggian ditetapkan pada 35mm, dan panjang dan lebar boleh disesuaikan mengikut dimensi PCB, susun atur komponen dalaman, dan keperluan pemasangan peralatan.

Bahagian dalam casis mempunyai slot kad PCB dan alur pelekap, digunakan untuk kedudukan PCB serta pemasangan modul elektronik dalaman dan bahagian struktur. Pada masa yang sama, struktur profil aluminium mempunyai keupayaan pelesapan haba tertentu, memenuhi sokongan struktur dan keperluan pelesapan haba asas peranti elektronik kecil.

Ketinggian 35mm yang padat sesuai untuk peralatan elektronik yang perlu mengawal volum peranti keseluruhan sambil masih memerlukan sejumlah ruang pelekap dalaman. Dengan menyesuaikan panjang dan lebar casis, dimensi casis boleh dibuat agar sesuai dengan PCB sebenar dan susun atur komponen dalaman dengan lebih dekat.

Struktur Produk

Logik Struktur

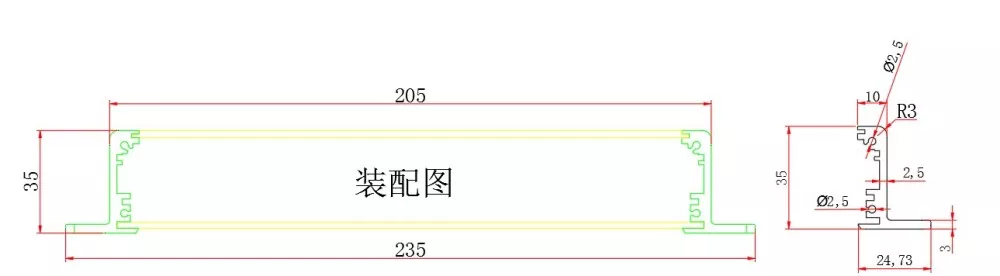

Tinggi tetap 35mm → penyesuaian panjang dan lebar → slot kad PCB → alur pelekap dalaman → struktur pelesapan haba → pemesinan panel depan dan belakang → pemasangan casis

Kelebihan Teras

1. Ketinggian Tetap 35mm, Mengimbangi Dimensi Padat dan Ruang Dalaman

Ketinggian 35mm mengekalkan profil peranti yang agak padat, sambil menyediakan ruang pelekap yang lebih munasabah untuk PCB dan komponen elektronik dalaman daripada casis berketinggian sangat rendah.

Sesuai untuk produk dengan keperluan pada dimensi peranti keseluruhan yang masih memerlukan ruang susun atur komponen tertentu secara dalaman.

2. Panjang dan Lebar Boleh Disesuaikan dengan Peralatan Sebenar

Ciri teras produk ini bukanlah dimensi panjang dan lebar tetap, tetapi sebaliknya:

Tetapkan ketinggian 35mm + panjang boleh suai + lebar boleh suai.

Panjang dan lebar casis boleh ditentukan mengikut faktor berikut:

• Dimensi PCB
• Susun atur komponen
• Kedudukan antara muka
• Bilangan modul dalaman
• Kaedah pemasangan
• Keperluan dimensi peranti keseluruhan

Ini mengelakkan pembaziran ruang dalaman untuk memuatkan casis standard.

3. Slot Kad PCB Terbina Dalam

Bahagian dalam casis disediakan dengan slot kad PCB, yang boleh digunakan untuk kedudukan dan pemasangan papan litar.

Untuk produk elektronik yang perlu menyepadukan PCB terus ke dalam casis profil aluminium, slot kad membantu menentukan kedudukan PCB dan mengurangkan keperluan untuk struktur penetapan tambahan.

4. Alur Pemasangan Dalaman Menyokong Reka Letak Fleksibel

Alur pelekap dalaman boleh digunakan untuk memasang bahagian struktur dalaman yang berbeza.

Mengikut reka bentuk produk, susun atur dalaman boleh dijalankan di sekeliling PCB, modul elektronik, dan komponen lain, menjadikan penggunaan ruang ketinggian 35mm yang terhad dengan lebih rasional.

5. Struktur Profil Aluminium Mengimbangi Sokongan dan Pelesapan Haba

Badan profil aluminium boleh menyediakan struktur casis yang stabil, manakala aluminium sendiri mempunyai kekonduksian terma yang baik.

Untuk peranti elektronik kecil, reka bentuk pelesapan haba boleh dijalankan dalam kombinasi dengan struktur profil dan susun atur komponen dalaman.

6. Panel Depan dan Belakang Boleh Dimesin Mengikut Antara Muka Peranti

Panel depan dan belakang boleh dimesin CNC mengikut struktur peranti sebenar, contohnya:

• Lubang antara muka kuasa
• Lubang antara muka USB
• Lubang antara muka komunikasi
• Lubang lampu penunjuk
• Lubang butang
• Lubang pemasangan
• Lubang lain berbentuk khas

Ini membolehkan casis sepadan dengan susun atur antara muka peranti elektronik tertentu.

Spesifikasi Teknikal

Mengapa Memilih Ketinggian Tetap 35mm?

Untuk casis peranti elektronik, lebih kecil tidak semestinya lebih baik.

Jika casis terlalu rendah, ia mungkin mengehadkan:

• Susun atur PCB
• Ketinggian komponen
• Pemasangan antara muka
• Reka bentuk struktur dalaman
• Ruang pelesapan haba

Ketinggian 35mm memastikan peranti padat sambil menyediakan ruang susun atur yang lebih luas untuk PCB dalaman dan komponen elektronik daripada struktur ultra rendah.

Pada masa yang sama, panjang dan lebar boleh disesuaikan secara bebas, jadi casis boleh direka bentuk mengikut dimensi PCB sebenar, dan bukannya PCB menyesuaikan diri dengan kepungan tetap.

Medan Berkenaan

Casis Penyemperitan Aluminium Kompak 35mm untuk Aplikasi Elektronik ini disyorkan untuk menumpukan pada peranti elektronik yang kecil dan padat yang memerlukan sejumlah ruang dalaman tertentu, dan bukannya meliputi semua peralatan industri secara meluas.

1. Modul Kawalan Kecil

Sesuai untuk modul kawalan kecil yang perlu menyepadukan PCB, litar kawalan dan antara muka ke dalam casis bebas.

Ketinggian 35mm boleh mengurangkan keseluruhan ruang yang diduduki oleh peranti, manakala panjang dan lebar tersuai sepadan dengan papan litar dalaman.

2. Modul Pemerolehan Data dan Pemprosesan Isyarat

Untuk peranti yang perlu memasang PCB, antara muka dan litar pemprosesan data, slot kad dalaman boleh digunakan untuk kedudukan PCB, dan susun atur antara muka boleh dilengkapkan melalui panel tersuai.

3. Peranti Antara Muka Komunikasi

Sesuai untuk komunikasi kecil, penukaran isyarat, dan peranti pengembangan antara muka.

Panjang dan lebar casis boleh dilaraskan mengikut bilangan antara muka, dimensi PCB dan ruang pelekap.

4. Modul Elektronik Terbenam

Sesuai untuk modul elektronik yang perlu dipasang di dalam peralatan lain, kabinet kawalan, atau ruang pelekap yang terhad.

Struktur padat boleh membantu mengawal ruang yang diduduki oleh peranti sambil mengekalkan ruang pelekap dalaman yang diperlukan.

5. IoT dan Peranti Elektronik Pintar

Untuk peranti elektronik IoT kecil yang perlu menyepadukan PCB, modul komunikasi, bekalan kuasa dan antara muka luaran, ketinggian tetap 35mm boleh mencapai keseimbangan antara dimensi peranti dan susun atur dalaman.

Item Boleh Disesuaikan

Pemesinan CNC 3-Paksi

Untuk casis profil aluminium 35mm, pemesinan ketepatan profil dan panel seterusnya boleh dilengkapkan dengan pemesinan CNC 3 paksi.

Kandungan pemesinan mungkin termasuk:

• Bukaan CNC
• menggerudi
• Mengetik
• Pemesinan lubang pemasangan
• Pemesinan lubang antara muka
• Lubang berbentuk khas panel
• Lubang counterbore/countersink
• Pemesinan logo dan penandaan
• Pemesinan struktur lain yang diperlukan oleh lukisan

Item pemesinan sebenar ditentukan mengikut lukisan dan struktur produk.

Persembahan Bengkel

Pemeriksaan Kualiti

Mengikut keperluan produk, perkara berikut boleh dilakukan:

• Pemeriksaan penampilan profil
• Pemeriksaan dimensi panjang
• Pemeriksaan dimensi pemesinan CNC
• Pemeriksaan kedudukan lubang
• Pemeriksaan benang
• Dimensi panel dan pemeriksaan penampilan
• Pemeriksaan penampilan rawatan permukaan
• Pemeriksaan perhimpunan
• Selesai pemeriksaan penampilan produk

Untuk produk dengan keperluan toleransi dimensi yang jelas, pemeriksaan boleh dijalankan mengikut lukisan pelanggan dan keperluan teknikal.
