Penutup Aluminium Modul GPS 58×24mm

Penutup Aluminium Modul GPS 58×24mm — perumah aluminium tersemperit lebar dan nipis yang menambah sedikit lebar tambahan untuk meletakkan dan mengukur elektronik. Lebar 58mm melebihi profil biasa 52-57mm, membenarkan PCB yang lebih besar, paparan yang lebih besar dan lebih banyak modul fungsi sebelah menyebelah, manakala ketinggian 24mm mengekalkan penampilan yang tipis dan membersihkan transformer kecil, kapasitor elektrolitik (biasanya 18-22mm), geganti dan komponen ketinggian sederhana.

Badan profil dipotong mengikut panjang yang diperlukan dan dilengkapkan dengan plat hujung, pemesinan CNC dan proses yang berkaitan. Slot kad dalaman membolehkan PCB meluncur masuk dan dipasang tanpa skru tambahan, menawarkan kelajuan pemasangan yang tidak dapat dipadankan oleh jenis kepungan lain.

Berbanding dengan perumah plastik, badan aluminium memberikan kekuatan struktur yang lebih baik dan kemasan logam, dan menyokong antara muka mesin CNC, lubang pelekap, lubang berulir, lubang antena SMA dan slot pelesapan haba.

Perkakasan Boyuan, dengan pengalaman lebih 20 tahun dan kilang ~10,000㎡, menyediakan pemotongan, CNC, penggerudian, penorehan, rawatan permukaan, ukiran laser, skrin sutera, pemeriksaan dan pemasangan.

Ciri-ciri Produk

01 | Reka bentuk 58×24mm Lebar dan Ramping

Saiz keratan rentas 58mm lebar × 24mm tinggi menyediakan ruang pembungkusan yang mencukupi untuk peralatan elektronik.

Lebar 58mm adalah lebih lebar daripada spesifikasi biasa 52-57mm, menampung susun atur PCB yang lebih besar dan menyokong lebih banyak modul fungsi bersebelahan dan reka bentuk antara muka, memenuhi keperluan susun atur input/output berbilang saluran; ketinggian 24mm mengekalkan penampilan peranti yang tipis sambil menyediakan ruang pemasangan komponen yang mencukupi, menampung pengubah kecil, kapasitor elektrolitik (biasanya ketinggian 18-22mm), geganti dan komponen ketinggian sederhana, menyokong keperluan penyepaduan sistem litar yang agak kompleks.

02 | Struktur Penyemperitan Aluminium

Badan kepungan dibentuk oleh penyemperitan profil aloi aluminium. Saiz keratan rentas kepungan penyemperitan aluminium adalah tetap, manakala panjang boleh dipotong mengikut keperluan produk sebenar. Oleh itu, kepungan spesifikasi yang sama boleh menyesuaikan diri dengan PCB dan modul elektronik dengan panjang yang berbeza. Struktur ini amat sesuai untuk produk elektronik yang memerlukan pembangunan siri.

03 | Sesuai untuk Pemasangan PCB

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan.

04 | Sokongan Pemesinan Tersuai CNC

Profil standard hanyalah titik permulaan. Perkakasan Boyuan boleh melakukan pemesinan CNC pada kepungan aluminium 58×24mm mengikut lukisan pelanggan, termasuk:

• Bukaan antara muka (USB, RJ45, palam penerbangan, antara muka BNC, antara muka kuasa, antara muka antena SMA, dsb.)
• Lubang skru dan lubang kedudukan
• Lubang berulir dan lubang bor balas
• Slot pelesapan haba dan lubang pengudaraan
• Bukaan tingkap skrin
• Lubang butang dan lubang suis
• Lubang pelekap dan lubang pelekap dinding
• Alur dan langkah
• Chamfering
• Struktur tersuai lain

05 | Panjang Boleh Disesuaikan dengan Produk

58×24mm ialah spesifikasi keratan rentas kandang, dan panjang produk boleh dipotong mengikut dimensi peralatan sebenar. Panjang boleh dimesinan khusus disahkan mengikut bahan, rawatan permukaan, dan keperluan produk.

06 | Prestasi Pelesapan Haba yang Cekap

Aloi aluminium mempunyai kekonduksian haba yang sangat baik. Digabungkan dengan reka bentuk badan lebar 58mm, ia boleh membantu komponen dalaman menghilangkan haba dan memanjangkan hayat perkhidmatan peralatan dengan berkesan.

07 | Penutup Logam Menggabungkan Struktur dan Rupa

Aloi aluminium ringan dan mempunyai prestasi struktur yang baik, sambil mengekalkan tekstur logam semula jadi. Melalui rawatan permukaan seperti memberus, letupan pasir dan anodisasi, kesan penampilan yang berbeza boleh diperoleh, memberikan peralatan elektronik penampilan produk yang lebih profesional.

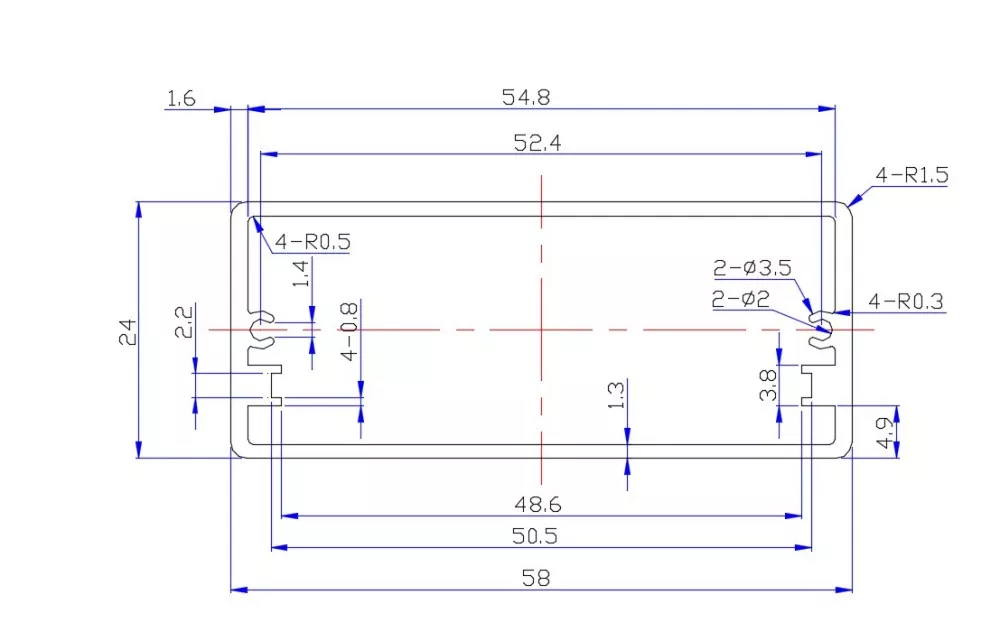

Spesifikasi Teknikal

Nota: Gred bahan tertentu, ketebalan dinding, julat panjang, toleransi dimensi, dan warna rawatan permukaan hendaklah tertakluk kepada lukisan produk sebenar dan keperluan pesanan.

Apakah Produk yang Sesuai Untuk Penutup Aluminium 58×24mm?

Penutup Aluminium Modul GPS 58×24mm tergolong dalam kategori penutup aluminium tipis berbadan lebar — lebar 58mm memuatkan PCB yang lebih besar dan lebih banyak modul fungsi sebelah menyebelah; ketinggian 24mm mengekalkan penampilan yang tipis sambil menyediakan ruang dalaman yang mencukupi. Spesifikasi ini digunakan secara meluas dalam instrumen dan meter, komunikasi kuasa, kejuruteraan kereta bawah tanah, peralatan perubatan, sistem alamat awam dan industri lain.

1. Instrumen, Meter, dan Peralatan Pengukur

58×24mm ialah penyelesaian pembungkusan yang ideal untuk produk instrumen dan meter:

• Aras digital/inklinometer digital
• Kepungan instrumen dan meter
• Instrumen pemerolehan data
• Kepungan penjana isyarat
• Penganalisis kuasa
• Peralatan ujian
• Alat pengukur ketepatan

Mengapa 58×24mm sesuai untuk instrumen dan meter? 58×24mm ialah spesifikasi saiz klasik untuk alat pengukur seperti aras digital dan inklinometer — lebar 58mm lebih lebar daripada 57mm, memuatkan skrin LCD yang lebih besar dan papan litar pengukuran yang lebih kompleks. Ketinggian 24mm memberikan ketebalan cengkaman yang selesa, dan penutup aloi aluminium menawarkan rintangan hentaman dan kilasan yang sangat baik, memastikan ketepatan pengukuran.

2. GPS/GPRS dan Peralatan Penjejakan Kedudukan

• Lampiran modul GPS/GPRS
• Penjejak GPS kenderaan
• Peranti kedudukan dan penjejakan aset
• Modul kedudukan luar
• Kotak simpang elektronik kecil

Mengapa 58×24mm sesuai untuk penjejak GPS? Peranti pengesan GPS memerlukan susun atur PCB yang lebih luas untuk menampung modul GPS, modul komunikasi, antena dan bateri. Lebar 58mm menyediakan ruang pelekap yang lebih luas, dan ketebalan 24mm sesuai untuk bersembunyi di dalam kenderaan atau peralatan.

3. Modul Komunikasi dan Peralatan Tanpa Wayar

• Modul komunikasi
• Platform tanpa wayar
• Modul penukaran isyarat
• Kepungan penggalak isyarat
• Terminal platform tanpa wayar
• Modul penghantaran data
• Pelayan video
• Penghala, penerima tanpa wayar

4. Kotak Perisai dan Aplikasi Anti-Gangguan

Penutup aluminium 58×24mm boleh berfungsi sebagai penyelesaian perisai elektromagnet yang baik:

• Kotak pelindung elektronik
• Penutup peranti anti-gangguan
• Perisai modul frekuensi tinggi
• Kotak perlindungan litar ketepatan

Bahan aloi aluminium itu sendiri mempunyai prestasi pelindung elektromagnet yang baik, berkesan menghalang gangguan elektromagnet.

5. Modul Kuasa

• Kepungan bekalan kuasa kenderaan
• Kepungan penyongsang
• Perumah aluminium penerus
• Modul penukar DC-DC
• Menukar modul bekalan kuasa

6. Modul Kawalan Perindustrian dan Automasi

• Pengawal industri
• Modul pengawal logik boleh atur (PLC).
• Modul kawalan pergerakan
• Modul pengembangan I/O
• Peralatan kawalan automasi

7. Peralatan Perubatan

• Kandang peralatan perubatan
• Menguji modul
• Modul peralatan pemantauan
• Alat perubatan mudah alih

8. Alamat Awam dan Peralatan Audio

• Peralatan sistem siaraya
• Litar penguat
• Peralatan audio

Apakah yang Boleh Disesuaikan untuk Penutup Aluminium 58×24mm?

Rawatan Permukaan

Anodizing

Anodizing adalah salah satu kaedah rawatan permukaan yang biasa digunakan untuk kepungan aluminium. Ia boleh mengubah rupa dan sifat permukaan permukaan aluminium dan mencapai kesan warna yang berbeza.

Peletupan pasir

Sandblasting boleh membentuk tekstur matte seragam pada permukaan aluminium, sesuai untuk peralatan elektronik industri dan penutup instrumen.

Memberus gigi

Memberus boleh membentuk tekstur logam biasa, membolehkan produk mengekalkan tekstur logam aloi aluminium yang jelas.

Ukiran Laser

Perkara berikut boleh dimesin pada permukaan Penutup Aluminium Modul GPS 58×24mm:

• Logo
• Model produk
• Pengenalan antara muka
• Nombor produk
• Teks dan corak

Percetakan Silkscreen

Sesuai untuk pemesinan logo berbilang warna, teks dan pengenalan fungsi.

Pemesinan Tersuai Penutup Aluminium Profesional

Kami bukan sahaja menghasilkan penutup aluminium standard, tetapi juga boleh menyesuaikan mengikut struktur produk pelanggan.

Pelanggan hanya perlu menyediakan:

Lukisan 2D / model 3D / sampel fizikal / dimensi produk

Kami kemudiannya boleh melakukan penilaian pemesinan mengikut keperluan produk sebenar.

Pemesinan CNC Memenuhi Keperluan Bukan Standard

Untuk produk yang tidak dapat berpuas hati secara langsung dengan profil standard 58×24mm, penyesuaian boleh dicapai melalui pemesinan CNC berikutnya.

Contohnya:

Bukaan antara muka + tingkap skrin + lubang pelekap + lubang berulir + slot pelesapan haba + alur + langkah + logo

Semua boleh dimesin mengikut lukisan pelanggan.

Panduan Pemilihan Produk

Jika Lebar PCB Anda Hampir 58mm

58×24mm ialah pilihan yang ideal — lebar 58mm menyediakan ruang penghalaan PCB yang lebih luas dan lebih banyak susun atur antara muka bersebelahan, dan lebih lebar daripada spesifikasi 52-57mm biasa.

Jika Peranti Anda Adalah Produk Instrumen atau Meter

58×24mm ialah spesifikasi klasik untuk aras digital, inklinometer, instrumen ujian dan peralatan pengukur lain. Lebar 58mm memuatkan paparan yang lebih besar dan papan litar yang lebih kompleks, dan ketebalan 24mm memberikan cengkaman yang selesa.

Jika Peranti Anda Mengandungi Komponen Ketinggian Sederhana

Ketinggian 24mm boleh memuatkan pengubah kecil, kapasitor elektrolitik (18-22mm), geganti dan komponen ketinggian sederhana, sesuai untuk peralatan elektronik yang memerlukan ruang menegak dalaman tertentu.

Jika Peranti Anda Memerlukan Penampilan Yang Ramping

Ketinggian 24mm mengekalkan penampilan yang tipis sambil menyediakan ruang dalaman yang mencukupi, mengimbangi estetika dan kesempurnaan fungsi.

Jika Anda Memerlukan Keserasian dengan Berbilang Antara Muka

Lebar 58mm menyokong susun atur bersebelahan berbilang antara muka seperti RJ45, palam penerbangan, antara muka antena BNC, USB dan SMA, sesuai untuk peralatan komunikasi dan pengukuran yang memerlukan antara muka yang kaya.

Jika Peranti Anda Memerlukan Pelesapan Haba yang Baik

Penutup aloi aluminium mempunyai kekonduksian terma yang sangat baik. Digabungkan dengan reka bentuk badan lebar 58mm, ia boleh membantu komponen dalaman menghilangkan haba dengan berkesan.

Jika Panjang PCB Berbeza

Profil boleh dipotong mengikut panjang produk, dan spesifikasi keratan rentas yang sama boleh menyesuaikan diri dengan produk dengan panjang yang berbeza.

Persembahan Bengkel

Soalan Lazim

1. Apakah produk yang sesuai untuk kepungan aluminium 58×24mm?

58×24mm tergolong dalam kategori penutup aluminium tipis berbadan lebar. Aplikasi teras termasuk instrumen dan meter (aras digital, inklinometer), modul GPS/GPRS, modul komunikasi, kotak perisai, kandang bekalan kuasa kenderaan, pelayan video, platform wayarles, kandang penyongsang, peralatan perubatan, sistem alamat awam, dsb. Lebar 58mm menyediakan ruang susun atur PCB yang lebih luas, dan komponen ketinggian sederhana 24mm mengekalkan penampilan yang langsing.

2. Adakah 58×24mm panjang kepungan?

No. 58×24mm merujuk kepada saiz keratan rentas kepungan (lebar × tinggi). Panjang produk boleh dipotong mengikut peralatan sebenar dan panjang PCB.

3. Bolehkah panjang kepungan aluminium 58×24mm disesuaikan?

ya. Panjang kepungan penyemperitan aluminium boleh dipotong mengikut keperluan produk. Panjang khusus perlu disahkan dalam kombinasi dengan bahan, rawatan permukaan dan struktur produk.

4. Bolehkah ketinggian 24mm menampung kapasitor elektrolitik?

ya. Kapasitor elektrolitik biasa biasanya mempunyai ketinggian 18-22mm, dan ketinggian dalaman 24mm boleh menampungnya sepenuhnya. Pengesahan khusus diperlukan mengikut dimensi komponen anda.

5. Apakah perbezaan antara 58mm lebar dan 57mm?

58mm adalah 1mm lebih lebar daripada 57mm. Walaupun perbezaannya kecil, ia menyediakan ruang yang lebih luas untuk penghalaan PCB dan menjadikannya lebih mudah untuk menampung paparan yang lebih besar atau lebih banyak antara muka bersebelahan.

6. Adakah 58×24mm sesuai untuk tahap digital?

Sangat sesuai. Alat pengukur seperti aras digital dan inklinometer biasanya menggunakan penutup aloi aluminium 58×24mm. Lebar 58mm memuatkan skrin besar, dan ketebalan 24mm memberikan cengkaman yang selesa.

7. Bolehkah lubang pelesapan haba dibuat pada kepungan aluminium?

ya. Perkakasan Boyuan boleh mesin slot pelesapan haba, lubang pengudaraan, dan struktur pelesapan haba lain mengikut lukisan pelanggan untuk membantu peralatan menghilangkan haba.

8. Bolehkah antara muka antena SMA dimesin?

Pemesinan CNC boleh dilakukan pada kedudukan antara muka yang sepadan mengikut lukisan pelanggan. Lebar 58mm boleh menampung susun atur bersebelahan berbilang antara muka. Sama ada ia sesuai secara khusus untuk pemesinan perlu disahkan mengikut dimensi antara muka dan struktur kepungan.

9. Bolehkah PCB dipasang?

ya. Penutup aluminium 58×24mm dilengkapi standard dengan slot kad papan litar dalaman, dan PCB boleh terus dimasukkan dan dibetulkan tanpa skru tambahan. Struktur pemasangan yang sepadan juga boleh direka bentuk mengikut dimensi PCB dan kaedah pemasangan.

10. Bagaimana jika 58×24mm tidak sesuai untuk PCB saya?

Anda boleh menghantar kepada kami dimensi PCB, struktur produk atau model 3D. Perkakasan Boyuan boleh membantu mengesahkan sama ada spesifikasi 58×24mm sesuai mengikut dimensi sebenar, dan juga boleh memilih spesifikasi profil aluminium lain atau melakukan pemesinan tersuai.
