Penutup Profil Aluminium Slim 61×13mm

Penutup Profil Aluminium Slim 61×13mm dibentuk oleh penyemperitan profil aluminium, dengan saiz keratan rentas badan utama yang tetap. Ia boleh dipotong mengikut panjang sebenar peralatan, dan pemasangan akhir diselesaikan melalui plat akhir, pemesinan CNC, dan proses sokongan lain. Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalam perumahan direka dengan slot kad papan litar standard, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan.

Berbanding dengan kotak plastik, penutup aloi aluminium mempunyai kekuatan struktur yang lebih baik dan tekstur logam, dan boleh mencapai struktur tersuai seperti antara muka, lubang pelekap, lubang berulir dan slot melalui pemesinan CNC.

Lebar 61mm menyediakan ruang susun atur PCB yang mencukupi, memuatkan papan litar yang lebih besar dan antara muka berbilang saluran bersebelahan; ketinggian ultra-nipis 13mm memberikan peranti profil hampir seperti kad, menjadikannya salah satu spesifikasi penutup aluminium paling nipis dalam industri. Spesifikasi ini amat sesuai untuk modul pencahayaan LED, penyesuai kuasa ultra nipis, penyahkod, penghala, modul komunikasi, peralatan aksesori dron, instrumen pegang tangan dan peranti elektronik ultra nipis lain dengan keperluan ketebalan yang melampau.

Kelebihan Teras

01 | Reka bentuk Ultra-Lebar dan Ultra-Nipis 61×13mm

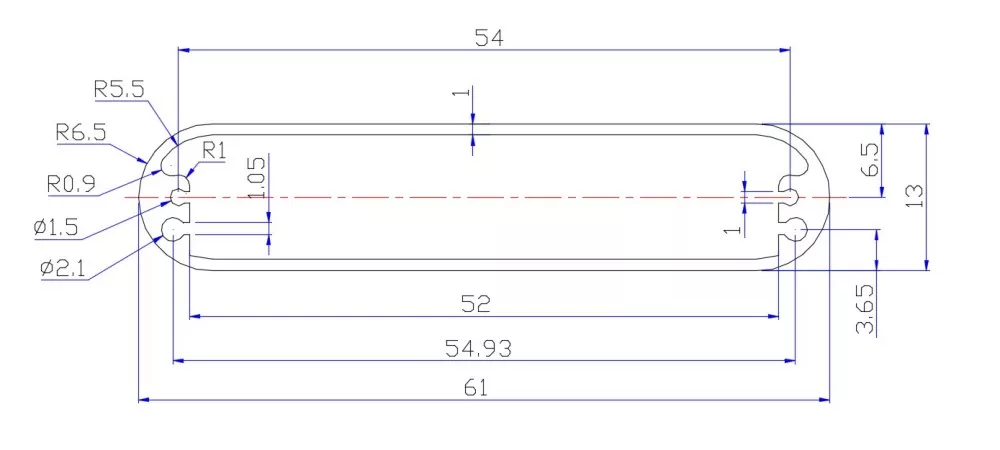

Saiz keratan rentas 61mm lebar × 13mm tinggi menyediakan penyelesaian pembungkusan yang sangat nipis untuk peranti elektronik ultra nipis.

Lebar 61mm adalah lebih lebar daripada spesifikasi biasa 52-58mm, menampung susun atur PCB yang lebih besar dan menyokong lebih banyak modul fungsi bersebelahan dan reka bentuk antara muka; ketinggian ultra-nipis 13mm adalah salah satu spesifikasi paling nipis yang tersedia pada masa ini dalam industri penutup aluminium, memberikan peranti profil ultra-nipis seperti kad dan meningkatkan persepsi kualiti produk dan daya tarikan teknologi.

02 | Dioptimumkan untuk Modul Pencahayaan LED

61×13mm ialah spesifikasi saiz klasik untuk modul pencahayaan LED. Saiz standard banyak modul manik LED di pasaran (seperti modul 3-manik 2835 SMD) adalah tepat 61×13mm, menggunakan substrat aluminium dengan kepungan aloi aluminium untuk mencapai pelesapan haba yang cekap. Ketinggian ultra-nipis 13mm membolehkan modul LED dibenamkan dengan mudah dalam slot cahaya, jalur cahaya atau peralatan pencahayaan, tanpa memerlukan ruang tambahan.

03 | Struktur Penyemperitan Aluminium

Badan kepungan dibentuk oleh penyemperitan profil aloi aluminium. Saiz keratan rentas kepungan penyemperitan aluminium adalah tetap, manakala panjang boleh dipotong mengikut keperluan produk sebenar. Oleh itu, kepungan spesifikasi yang sama boleh menyesuaikan diri dengan PCB dan modul elektronik dengan panjang yang berbeza. Struktur ini amat sesuai untuk produk elektronik yang memerlukan pembangunan siri.

04 | Sesuai untuk Pemasangan PCB

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan.

05 | Sokongan Pemesinan Tersuai CNC

Profil standard hanyalah titik permulaan. Perkakasan Boyuan boleh melakukan pemesinan CNC pada kepungan aluminium 61×13mm mengikut lukisan pelanggan, termasuk:

• Bukaan antara muka (USB, Jenis-C, antara muka kuasa DC, blok terminal, dsb.)
• Lubang lampu penunjuk
• Lubang butang
• Lubang pemasangan dan lubang kedudukan
• Lubang berulir dan lubang bor balas
• Struktur pelesapan haba
• Alur dan langkah
• Chamfering
• Struktur tersuai lain

06 | Panjang Boleh Disesuaikan dengan Produk

61×13mm ialah spesifikasi keratan rentas kandang, dan panjang produk boleh dipotong mengikut dimensi peralatan sebenar. Panjang boleh dimesinan khusus disahkan mengikut bahan, rawatan permukaan, dan keperluan produk.

07 | Prestasi Pelesapan Haba yang Cekap

Aloi aluminium mempunyai kekonduksian terma kira-kira 200W/(m·K), berpuluh-puluh kali ganda berbanding plastik, dan boleh menghantar haba keluar dari peranti dengan cepat. Untuk peranti ultra-nipis dengan penjanaan haba yang besar seperti modul lampu LED dan penyesuai kuasa, kandang aluminium itu sendiri ialah sink haba yang cekap, dengan berkesan memanjangkan hayat komponen elektronik.

08 | Ringan dan Teguh, Sesuai untuk Peranti Luaran dan Mudah Alih

Diperbuat daripada aluminium gred penerbangan 6063, ia menggabungkan sifat ringan (ketumpatan hanya satu pertiga keluli) dengan kekuatan tinggi (kekuatan tegangan sehingga 180-260MPa), dan rintangan hentaman dan rintangan ubah bentuk yang sangat baik. Permukaan dianodkan/diletupkan pasir, memberikan rintangan kakisan dan rintangan calar, dapat menyesuaikan diri dengan persekitaran lembap, berdebu dan kompleks lain. Ciri ini menjadikan kepungan aluminium 61×13mm amat sesuai untuk dron, instrumen pegang tangan dan peranti mudah alih luar lain dengan keperluan dwi "ringan + kukuh."

09 | Penutup Logam Menggabungkan Struktur dan Rupa

Aloi aluminium ringan dan mempunyai prestasi struktur yang baik, sambil mengekalkan tekstur logam semula jadi. Melalui rawatan permukaan seperti memberus, letupan pasir dan anodisasi, kesan penampilan yang berbeza boleh diperoleh, memberikan peranti ultra-nipis tekstur produk yang lebih halus.

Spesifikasi Teknikal

Nota: Gred bahan tertentu, ketebalan dinding, julat panjang, toleransi dimensi, dan warna rawatan permukaan hendaklah tertakluk kepada lukisan produk sebenar dan keperluan pesanan.

Produk Apakah Kepungan Aluminium Ini Sesuai Untuknya?

61×13mm tergolong dalam kategori kepungan aluminium ultra lebar dan ultra nipis — lebar 61mm memuatkan PCB yang lebih besar dan lebih banyak modul fungsi sebelah menyebelah; ketinggian 13mm mencapai profil ultra-nipis seperti kad. Ketinggian ultra-nipis 13mm adalah ciri teras spesifikasi ini, menjadikannya salah satu penutup aluminium paling nipis dalam industri.

1. Modul Pencahayaan LED

61×13mm ialah spesifikasi saiz yang sangat klasik dalam bidang modul pencahayaan LED:

• Modul manik LED (seperti modul 3-manik 2835 SMD)
• Pengawal jalur LED
• Modul kuasa pemacu LED
• Modul kawalan pencahayaan pintar
• Kepungan jalur lampu komersial
• Penutup saluran aluminium pencahayaan hiasan

Mengapa 61×13mm sesuai untuk modul lampu LED? Saiz standard banyak modul manik LED di pasaran adalah tepat 61×13mm. Modul LED menggunakan substrat aluminium dengan penutup aloi aluminium, menggunakan kekonduksian terma tinggi aloi aluminium untuk mengalirkan haba yang dihasilkan oleh cip LED dengan cepat. Ketinggian ultra-nipis 13mm membolehkan modul mudah dibenamkan dalam slot cahaya, jalur cahaya, atau pelbagai peralatan pencahayaan, tanpa menduduki ruang tambahan, terutamanya sesuai untuk senario pencahayaan komersial, pencahayaan rumah dan pencahayaan hiasan dengan keperluan ketebalan pemasangan yang ketat.

2. Penyesuai Kuasa Ultra Nipis

• Penutup penyesuai kuasa ultra nipis
• Menukar modul bekalan kuasa
• Bekalan kuasa pemacu LED
• Penutup modul pengecasan pantas
• Modul penukaran DC-DC

Mengapa 61×13mm sesuai untuk bekalan kuasa ultra nipis? Lebar 61mm boleh memuatkan PCB lebar dan pelbagai susun atur komponen, dan ketinggian ultra-nipis 13mm memberikan penyesuai kuasa profil ultra-nipis seperti kad, meningkatkan kemudahalihan dan estetika. Penutup aloi aluminium membantu peranti kuasa menghilangkan haba, memanjangkan hayat perkhidmatan bekalan kuasa.

3. Modul Komunikasi dan Peralatan Rangkaian

• Penutup penghala
• Modul komunikasi
• Platform tanpa wayar
• Modul penukaran isyarat
• Modul penghantaran data

Mengapa 61×13mm sesuai untuk modul komunikasi? Modul komunikasi memerlukan susun atur PCB yang lebih luas untuk menampung litar RF dan berbilang antara muka. Lebar 61mm menyediakan ruang pelekap yang mencukupi, dan ketinggian ultra-nipis 13mm sesuai untuk bersembunyi di dalam peralatan atau pelekap di dinding. Bahan aloi aluminium memberikan prestasi pelindung elektromagnet yang baik, berkesan menghalang gangguan elektromagnet.

4. Penyahkod dan Peralatan Audio-Video

• Kepungan aluminium penyahkod
• Modul penyahkodan audio
• Penukar isyarat video
• Penutup penukar HDMI
• Modul litar penguat

Mengapa 61×13mm sesuai untuk penyahkod? Penyahkod memerlukan susun atur PCB yang lebih luas untuk menampung cip penyahkodan dan berbilang antara muka, dan lebar 61mm amat sepadan dengan keperluan ini. Reka bentuk ultra-nipis 13mm membolehkan penyahkod disepadukan dengan mudah ke dalam pelbagai sistem audio-video, dan penutup aloi aluminium membantu cip penyahkodan menghilangkan haba, memastikan operasi jangka panjang yang stabil.

5. Drone dan Alat Pegang Tangan

• Peralatan aksesori drone
• Penutup instrumen pegang tangan
• Peralatan ujian mudah alih
• Terminal pemantauan luar

Mengapa 61×13mm sesuai untuk dron dan instrumen pegang tangan? Dron dan instrumen pegang tangan mempunyai keperluan yang melampau untuk berat dan kekuatan. Ketumpatan aloi aluminium hanya satu pertiga daripada keluli, manakala kekuatan tegangan boleh mencapai 180-260MPa. Ciri-ciri "ringan + kukuh" sangat sepadan dengan keperluan pembungkusan peranti mudah alih tersebut. Ketebalan ultra-nipis 13mm mengurangkan rintangan angin dan volum peranti, sesuai untuk senario udara dan pegang tangan.

6. Casis Kawalan Perindustrian dan Peralatan Perindustrian

• Modul sokongan casis kawalan industri
• Modul pengawal industri
• Modul sensor
• Terminal pemerolehan data

Mengapa 61×13mm sesuai untuk modul kawalan industri? Peralatan kawalan industri perlu mengintegrasikan pelbagai modul fungsi dalam ruang terhad. Lebar 61mm menyediakan ruang susun atur PCB yang mencukupi, dan ketebalan ultra-nipis 13mm sesuai untuk pemasangan di ruang sempit di dalam kabinet kawalan.

7. Kotak Perisai dan Aplikasi Anti-Gangguan

Penutup aluminium 61×13mm boleh berfungsi sebagai penyelesaian perisai elektromagnet yang baik:

• Kotak pelindung elektronik
• Penutup peranti anti-gangguan
• Perisai modul frekuensi tinggi
• Kotak perlindungan litar ketepatan

Bahan aloi aluminium itu sendiri mempunyai prestasi perisai elektromagnet yang baik, dan reka bentuk ultra-nipis 13mm sesuai untuk senario perisai dengan keperluan ketebalan yang ketat.

Parameter Boleh Disesuaikan

Rawatan Permukaan

Anodizing

Anodizing adalah salah satu kaedah rawatan permukaan yang biasa digunakan untuk kepungan aluminium. Ia boleh mengubah rupa dan sifat permukaan permukaan aluminium dan mencapai kesan warna yang berbeza.

Peletupan pasir

Sandblasting boleh membentuk tekstur matte seragam pada permukaan aluminium, sesuai untuk peralatan elektronik industri dan penutup instrumen.

Memberus gigi

Memberus boleh membentuk tekstur logam biasa, membolehkan produk mengekalkan tekstur logam aloi aluminium yang jelas.

Ukiran Laser

Perkara berikut boleh dimesin pada permukaan kepungan aluminium 61×13mm:

• Logo
• Model produk
• Pengenalan antara muka
• Nombor produk
• Teks dan corak

Percetakan Silkscreen

Sesuai untuk pemesinan logo berbilang warna, teks dan pengenalan fungsi.

Sokongan Penyesuaian

Kami bukan sahaja menghasilkan Penutup Profil Aluminium Slim 61×13mm, tetapi juga boleh menyesuaikan mengikut struktur produk pelanggan.

Pelanggan hanya perlu menyediakan:

Lukisan 2D / model 3D / sampel fizikal / dimensi produk

Kami kemudiannya boleh melakukan penilaian pemesinan mengikut keperluan produk sebenar.

Untuk produk yang tidak dapat dipenuhi secara langsung oleh profil standard, penyesuaian boleh dicapai melalui pemesinan CNC berikutnya.

Contohnya:

Bukaan antara muka + lubang lampu penunjuk + lubang butang + slot pelesapan haba + lubang pelekap + alur + langkah + logo

Semua boleh dimesin mengikut lukisan pelanggan.

Persembahan Bengkel

Soalan Lazim

1. Apakah produk yang sesuai untuk kepungan aluminium ini?

61×13mm tergolong dalam kategori penutup aluminium ultra lebar dan ultra nipis. Aplikasi teras termasuk modul pencahayaan LED, penyesuai kuasa ultra nipis, penyahkod, penghala, modul komunikasi, peralatan aksesori dron, instrumen pegang tangan, modul kawalan industri, dll. Lebar 61mm menyediakan ruang susun atur PCB yang mencukupi, dan ketinggian ultra nipis 13mm sesuai untuk peranti ultra nipis dengan keperluan ketebalan yang melampau.

2. Adakah 61×13mm panjang kepungan?

No. 61×13mm merujuk kepada saiz keratan rentas kepungan (lebar × tinggi). Panjang produk boleh dipotong mengikut peralatan sebenar dan panjang PCB.

3. Bolehkah panjang kepungan aluminium disesuaikan?

ya. Panjang kepungan penyemperitan aluminium boleh dipotong mengikut keperluan produk. Panjang khusus perlu disahkan dalam kombinasi dengan bahan, rawatan permukaan dan struktur produk.

4. Adakah ia sesuai untuk modul lampu LED?

Sangat sesuai. Saiz standard banyak modul manik LED di pasaran adalah tepat 61×13mm. Kepungan aloi aluminium memberikan prestasi pelesapan haba yang sangat baik, dan ketinggian ultra-nipis 13mm sesuai untuk dibenamkan dalam slot cahaya dan peralatan pencahayaan.

5. Bolehkah ketinggian 13mm memuatkan PCB?

ya. Ketinggian 13mm direka dengan tepat untuk menampung PCB tebal 1.6mm standard dan komponen pemasangan permukaan. Pengesahan khusus diperlukan mengikut ketebalan PCB dan ketinggian komponen anda.

6. Adakah ia sesuai untuk peralatan luar?

ya. Diperbuat daripada aluminium gred penerbangan 6063, ia ringan dan kukuh. Permukaan dianodkan untuk rintangan kakisan dan rintangan calar, dapat menyesuaikan diri dengan persekitaran lembap, berdebu dan kompleks lain, memenuhi keperluan dwi "ringan + kukuh" untuk dron dan instrumen pegang tangan.

7. Bolehkah lubang pelesapan haba dibuat pada kepungan aluminium?

ya. Perkakasan Boyuan boleh mesin slot pelesapan haba, lubang pengudaraan, dan struktur pelesapan haba lain mengikut lukisan pelanggan untuk membantu peralatan menghilangkan haba.

8. Bagaimana jika 61×13mm tidak sesuai untuk PCB saya?

Anda boleh menghantar kepada kami dimensi PCB, struktur produk atau model 3D. Perkakasan Boyuan boleh membantu mengesahkan sama ada spesifikasi 61×13mm sesuai mengikut dimensi sebenar, dan juga boleh memilih spesifikasi profil aluminium lain atau melakukan pemesinan tersuai.
