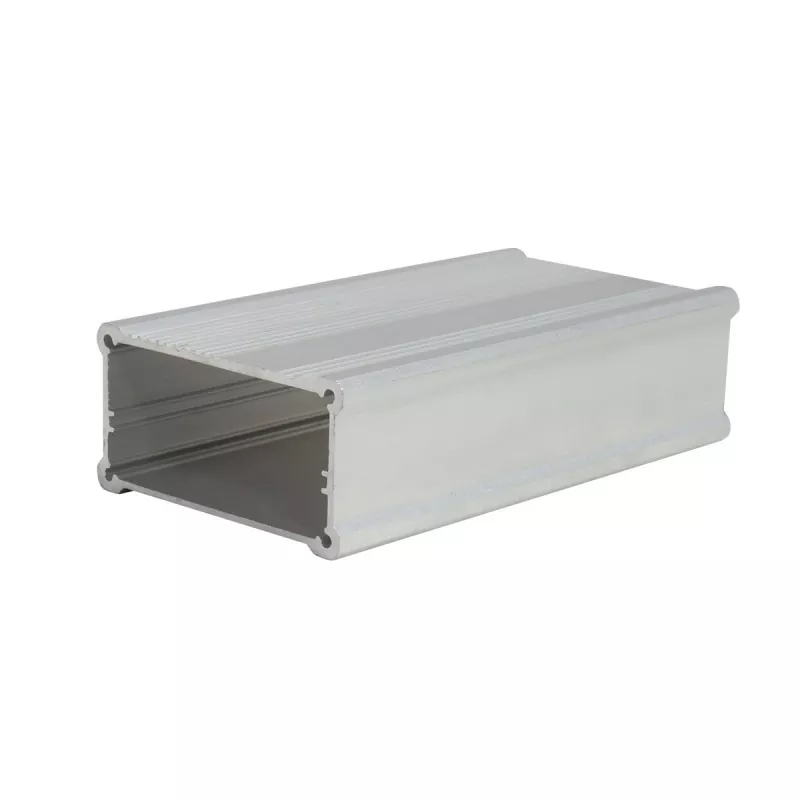

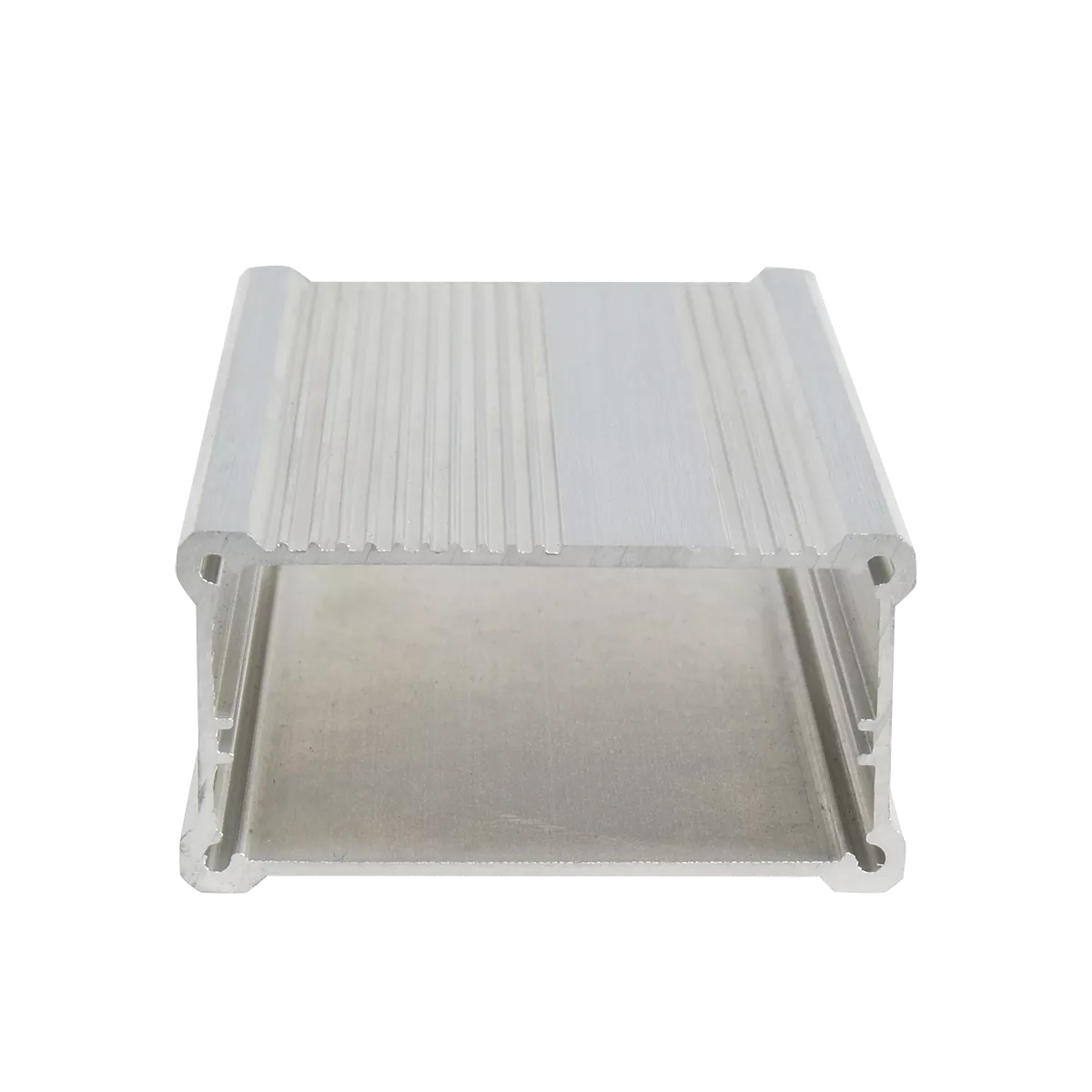

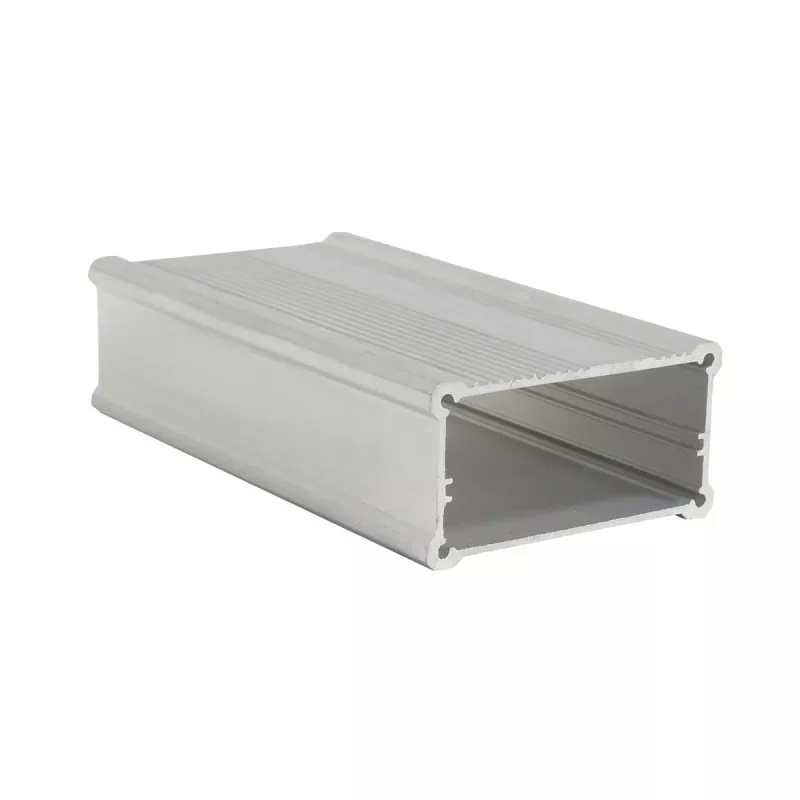

Perumah Modul Kawalan Bekalan Kuasa Aluminium 53.4×27.5mm

Perumah Modul Kawalan Bekalan Kuasa Aluminium Boyuan 53.4×27.5mm ialah perumahan peranti elektronik bersaiz sederhana yang dihasilkan dengan struktur penyemperitan aloi aluminium, dengan saiz keratan rentas luaran 53.4mm (lebar) × 27.5mm (tinggi), dan panjang boleh disesuaikan sewenang-wenangnya mengikut keperluan peralatan sebenar.

Berbanding dengan kotak plastik, penutup aloi aluminium mempunyai kekuatan struktur yang lebih baik dan tekstur logam, dan boleh mencapai struktur tersuai seperti antara muka, lubang pelekap, lubang berulir dan slot melalui pemesinan CNC.

Kelebihan Teras

01 | Badan Lebar 53.4×27.5mm, Reka Bentuk Sederhana

Saiz keratan rentas 53.4mm lebar × 27.5mm tinggi menyediakan ruang dalaman yang mencukupi untuk peralatan elektronik bersaiz sederhana.

Lebar 53.4mm adalah lebih lebar daripada spesifikasi 52mm biasa, menampung susun atur PCB yang lebih luas dan lebih banyak reka bentuk antara muka bersebelahan, menyokong susun atur antara muka input/output berbilang saluran; ketinggian 27.5mm mengekalkan ketebalan peranti yang sederhana sambil menyediakan ruang pemasangan komponen yang lebih besar daripada spesifikasi tipis, menampung pengubah kecil, kapasitor elektrolitik (biasanya ketinggian 20-25mm), geganti dan komponen ketinggian sederhana, menyokong keperluan penyepaduan sistem litar yang agak kompleks.

02 | Struktur Penyemperitan Aluminium

Badan kepungan dibentuk oleh penyemperitan profil aloi aluminium. Saiz keratan rentas kepungan penyemperitan aluminium adalah tetap, manakala panjang boleh dipotong mengikut keperluan produk sebenar. Oleh itu, kepungan spesifikasi yang sama boleh menyesuaikan diri dengan PCB dan modul elektronik dengan panjang yang berbeza. Struktur ini amat sesuai untuk produk elektronik yang memerlukan pembangunan siri.

03 | Sesuai untuk Pemasangan PCB

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan. Ketinggian 27.5mm boleh memuatkan peranti kuasa dengan sink haba kecil atau komponen ketinggian sederhana, menyediakan penyelesaian pembungkusan yang boleh dipercayai untuk peralatan elektronik dengan kuasa lebih tinggi sedikit.

04 | Sokongan Pemesinan Tersuai CNC

Profil standard hanyalah titik permulaan. Perkakasan Boyuan boleh melakukan pemesinan CNC pada kepungan aluminium 53.4×27.5mm mengikut lukisan pelanggan, termasuk:

• Bukaan antara muka (USB, RJ45, palam penerbangan, antara muka BNC, antara muka kuasa, dsb.)
• Lubang skru dan lubang kedudukan
• Lubang berulir dan lubang bor balas
• Slot pelesapan haba dan lubang pengudaraan
• Bukaan tingkap skrin
• Lubang butang dan lubang suis
• Lubang pelekap dan lubang pelekap dinding
• Alur dan langkah
• Chamfering
• Struktur tersuai lain

05 | Panjang Boleh Disesuaikan dengan Produk

53.4×27.5mm ialah spesifikasi keratan rentas kepungan, dan panjang produk boleh dipotong mengikut dimensi peralatan sebenar. Panjang boleh dimesinan khusus disahkan mengikut bahan, rawatan permukaan, dan keperluan produk.

06 | Prestasi Pelesapan Haba yang Cekap

Aloi aluminium mempunyai kekonduksian haba yang sangat baik. Digabungkan dengan reka bentuk badan lebar 53.4mm dan ruang dalaman 27.5mm, sink haba kecil boleh dipasang atau ruang peredaran udara dalaman boleh ditingkatkan, dengan berkesan membantu komponen dalaman menghilangkan haba dan memanjangkan hayat perkhidmatan peralatan.

07 | Penutup Logam Menggabungkan Struktur dan Rupa

Aloi aluminium ringan dan mempunyai prestasi struktur yang baik, sambil mengekalkan tekstur logam semula jadi. Melalui rawatan permukaan seperti memberus, letupan pasir dan anodisasi, kesan penampilan yang berbeza boleh diperoleh, memberikan peralatan elektronik penampilan produk yang lebih profesional.

Spesifikasi Teknikal

Nota: Gred bahan tertentu, ketebalan dinding, julat panjang, toleransi dimensi, dan warna rawatan permukaan hendaklah tertakluk kepada lukisan produk sebenar dan keperluan pesanan.

Apakah Produk yang Sesuai Untuk Penutup Aluminium 53.4×27.5mm?

Perumah Modul Kawalan Bekalan Kuasa Aluminium 53.4×27.5mm tergolong dalam kategori kepungan aluminium ruang sederhana berbadan lebar — lebar 53.4mm adalah lebih lebar daripada spesifikasi 52mm biasa, menyokong PCB yang lebih luas dan lebih banyak susun atur antara muka sebelah menyebelah; ketinggian 27.5mm mengekalkan ketebalan peranti yang sederhana sambil menyediakan ruang dalaman yang lebih besar daripada spesifikasi tipis. Spesifikasi ini digunakan secara meluas dalam instrumen, meter, elektronik, komunikasi, automasi, penderia, kad pintar, kawalan industri, jentera ketepatan dan industri lain.

1. Modul Kuasa

Reka bentuk sederhana berbadan lebar 53.4×27.5mm sangat sesuai untuk pelbagai produk kuasa:

• Menukar modul bekalan kuasa
• Penyesuai kuasa
• Kepungan bekalan kuasa kenderaan
• Kepungan penyongsang
• Perumah aluminium penerus
• Modul penukar DC-DC
• Modul pengecas
• Bekalan kuasa AC/DC, bekalan kuasa terkawal
• Bekalan kuasa komunikasi

Mengapakah 53.4×27.5mm sesuai untuk modul kuasa? Modul kuasa biasanya perlu memuatkan komponen seperti kapasitor elektrolitik (biasanya ketinggian 20-25mm), transformer kecil dan sink haba. Ketinggian 27.5mm menyediakan ruang pelekap yang mencukupi, lebar 53.4mm boleh menampung susun atur PCB yang luas, menyokong antara muka input/output berbilang saluran, dan bahan aloi aluminium juga membantu peranti kuasa menghilangkan haba dengan cekap.

2. Modul Kawalan Perindustrian dan Automasi

• Pengawal industri
• Modul pengawal logik boleh atur (PLC).
• Modul kawalan pergerakan
• Modul pemacu motor
• Modul pengembangan I/O
• Peralatan kawalan automasi
• Modul sokongan casis kawalan industri

Mengapakah 53.4×27.5mm sesuai untuk modul kawalan industri? Modul kawalan industri biasanya perlu memuatkan banyak antara muka dan papan kawalan bersaiz lebih besar. Lebar 53.4mm boleh memuatkan berbilang antara muka bersebelahan, dan ketinggian 27.5mm boleh memasang peranti kuasa dengan sink haba kecil.

3. Modul Komunikasi dan Rangkaian

Sesuai untuk produk modul komunikasi:

• Modul komunikasi
• Platform tanpa wayar
• Kepungan GPS/GPRS
• Modul penukaran isyarat
• Kepungan penggalak isyarat
• Modul penghantaran data
• Pelayan video
• Penghala, penerima tanpa wayar

Lebar 53.4mm boleh memuatkan lebih banyak antara muka antena dan susun atur antara muka komunikasi.

4. Alat Pengukur dan Peralatan Pengujian

• Kepungan instrumen dan meter
• Instrumen pemerolehan data
• Kepungan penjana isyarat
• Penganalisis kuasa
• Peralatan ujian
• Alat pengukur ketepatan

Mengapakah 53.4×27.5mm sesuai untuk alat pengukur? Alat pengukur memerlukan susun atur PCB yang lebih besar untuk menampung litar pemprosesan isyarat dan berbilang antara muka. Lebar 53.4mm boleh memuatkan PCB lebar standard, dan ketinggian 27.5mm boleh memuatkan komponen seperti transformer dan geganti. Pada masa yang sama, penutup aloi aluminium menyediakan prestasi pelindung elektromagnet yang baik.

5. Kotak Perisai dan Aplikasi Anti-Gangguan

Penutup aluminium 53.4×27.5mm boleh berfungsi sebagai penyelesaian perisai elektromagnet yang baik:

• Kotak pelindung elektronik
• Penutup peranti anti-gangguan
• Perisai modul frekuensi tinggi

Bahan aloi aluminium itu sendiri mempunyai prestasi pelindung elektromagnet yang baik, berkesan menghalang gangguan elektromagnet.

6. Penderia dan Peranti Pintar

• Modul sensor
• Terminal pemerolehan data
• Peranti kad pintar
• terminal IoT

7. Perubatan dan Peralatan Ujian

• Kandang peralatan perubatan
• Menguji modul
• Modul peralatan pemantauan
• Alat perubatan mudah alih

8. Alamat Awam dan Peralatan Audio

• Peralatan sistem siaraya
• Litar penguat
• Peralatan audio

Apa yang Boleh Disesuaikan?

Rawatan Permukaan

Anodizing

Anodizing adalah salah satu kaedah rawatan permukaan yang biasa digunakan untuk kepungan aluminium. Ia boleh mengubah rupa dan sifat permukaan permukaan aluminium dan mencapai kesan warna yang berbeza.

Peletupan pasir

Sandblasting boleh membentuk tekstur matte seragam pada permukaan aluminium, sesuai untuk peralatan elektronik industri dan penutup instrumen.

Memberus gigi

Memberus boleh membentuk tekstur logam biasa, membolehkan produk mengekalkan tekstur logam aloi aluminium yang jelas.

Ukiran Laser

Perkara berikut boleh dimesin pada permukaan kepungan aluminium 53.4×27.5mm:

• Logo
• Model produk
• Pengenalan antara muka
• Nombor produk
• Teks dan corak

Percetakan Silkscreen

Sesuai untuk pemesinan logo berbilang warna, teks dan pengenalan fungsi.

Pemesinan Tersuai Penutup Aluminium Profesional

Kami bukan sahaja menghasilkan penutup aluminium standard, tetapi juga boleh menyesuaikan mengikut struktur produk pelanggan.

Pelanggan hanya perlu menyediakan:

Lukisan 2D / model 3D / sampel fizikal / dimensi produk

Kami kemudiannya boleh melakukan penilaian pemesinan mengikut keperluan produk sebenar.

Pemesinan CNC Memenuhi Keperluan Bukan Standard

Untuk produk yang tidak dapat berpuas hati secara langsung dengan profil standard 53.4×27.5mm, penyesuaian boleh dicapai melalui pemesinan CNC berikutnya.

Contohnya:

Bukaan antara muka + tingkap skrin + lubang pelekap + lubang berulir + slot pelesapan haba + alur + langkah + logo

Semua boleh dimesin mengikut lukisan pelanggan.

Panduan Pemilihan Produk

Jika Lebar PCB Anda Hampir 53.4mm

53.4×27.5mm ialah pilihan yang ideal — lebar 53.4mm menyediakan ruang penghalaan PCB yang lebih luas dan lebih banyak susun atur antara muka bersebelahan daripada spesifikasi 52mm biasa.

Jika Peranti Anda Mengandungi Komponen Ketinggian Sederhana

Ketinggian 27.5mm boleh memuatkan pengubah kecil, kapasitor elektrolitik (20-25mm), geganti, dan komponen ketinggian sederhana, sesuai untuk peralatan elektronik yang memerlukan ruang menegak dalaman tertentu.

Jika Peranti Anda Memerlukan Pelesapan Haba yang Baik

Penutup aloi aluminium mempunyai kekonduksian terma yang sangat baik. Digabungkan dengan reka bentuk badan lebar 53.4mm, ia boleh membantu komponen dalaman menghilangkan haba dengan berkesan.

Jika Anda Memerlukan Keserasian dengan Berbilang Antara Muka

Lebar 53.4mm menyokong susun atur bersebelahan berbilang antara muka seperti RJ45, palam penerbangan, BNC dan USB, sesuai untuk peralatan bersaiz sederhana yang memerlukan antara muka yang kaya.

Jika Panjang PCB Berbeza

Profil boleh dipotong mengikut panjang produk, dan spesifikasi keratan rentas yang sama boleh menyesuaikan diri dengan produk dengan panjang yang berbeza.

Persembahan Bengkel

Soalan Lazim

1. Apakah produk yang sesuai untuk kepungan aluminium 53.4×27.5mm?

53.4×27.5mm tergolong dalam kategori kepungan aluminium ruang sederhana berbadan lebar, sesuai untuk modul kuasa, pengawal industri, modul komunikasi, alat pengukur, kotak perisai, penggalak isyarat, kandang bekalan kuasa kenderaan, pelayan video, platform wayarles, dsb. Lebar 53.4mm menyediakan ruang susun atur PCB 27.5mm tinggi yang mencukupi, dan komponen PCB tinggi yang mencukupi.

2. Adakah 53.4×27.5mm panjang kepungan?

No. 53.4×27.5mm merujuk kepada saiz keratan rentas kepungan (lebar × tinggi). Panjang produk boleh dipotong mengikut peralatan sebenar dan panjang PCB.

3. Bolehkah panjang kepungan aluminium 53.4×27.5mm disesuaikan?

ya. Panjang kepungan penyemperitan aluminium boleh dipotong mengikut keperluan produk. Panjang khusus perlu disahkan dalam kombinasi dengan bahan, rawatan permukaan dan struktur produk.

4. Bolehkah ketinggian 27.5mm menampung kapasitor elektrolitik?

ya. Kapasitor elektrolitik biasa biasanya berketinggian 20-25mm, dan ketinggian dalaman 27.5mm boleh menampungnya sepenuhnya. Pengesahan khusus diperlukan mengikut dimensi komponen anda.

5. Bolehkah lubang pelesapan haba dibuat pada kepungan aluminium?

ya. Perkakasan Boyuan boleh mesin slot pelesapan haba, lubang pengudaraan, dan struktur pelesapan haba lain mengikut lukisan pelanggan untuk membantu peralatan menghilangkan haba.

6. Bolehkah antara muka seperti palam penerbangan dan BNC dimesin?

Pemesinan CNC boleh dilakukan pada kedudukan antara muka yang sepadan mengikut lukisan pelanggan. Lebar 53.4mm boleh menampung susun atur bersebelahan berbilang antara muka. Sama ada ia sesuai secara khusus untuk pemesinan perlu disahkan mengikut dimensi antara muka dan struktur kepungan.

Mengapa Memilih Perkakasan Boyuan?

Perkakasan Boyuan telah memberi tumpuan kepada industri kepungan aluminium dan casis aluminium selama lebih 20 tahun, dengan kira-kira 10,000 meter persegi ruang kilang pengeluaran, menyediakan pemesinan kepungan aluminium tersuai.

Daripada profil aluminium standard 53.4 × 27.5mm kepada penutup elektronik siap mesin CNC, kami boleh mesin mengikut keperluan produk pelanggan.

Jika anda sedang mencari Perumah Modul Kawalan Bekalan Kuasa Aluminium 53.4×27.5mm, anda dialu-alukan untuk menghantar dimensi PCB, lukisan produk atau model 3D anda.

Kami boleh mengesahkan spesifikasi, kaedah pemesinan dan pelan penyesuaian mengikut struktur produk anda.
