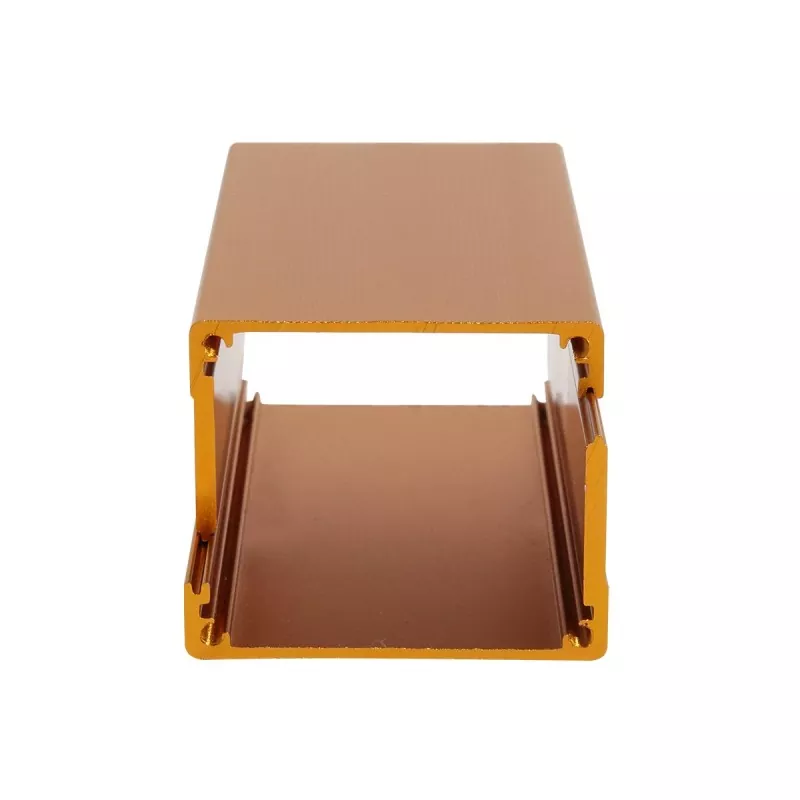

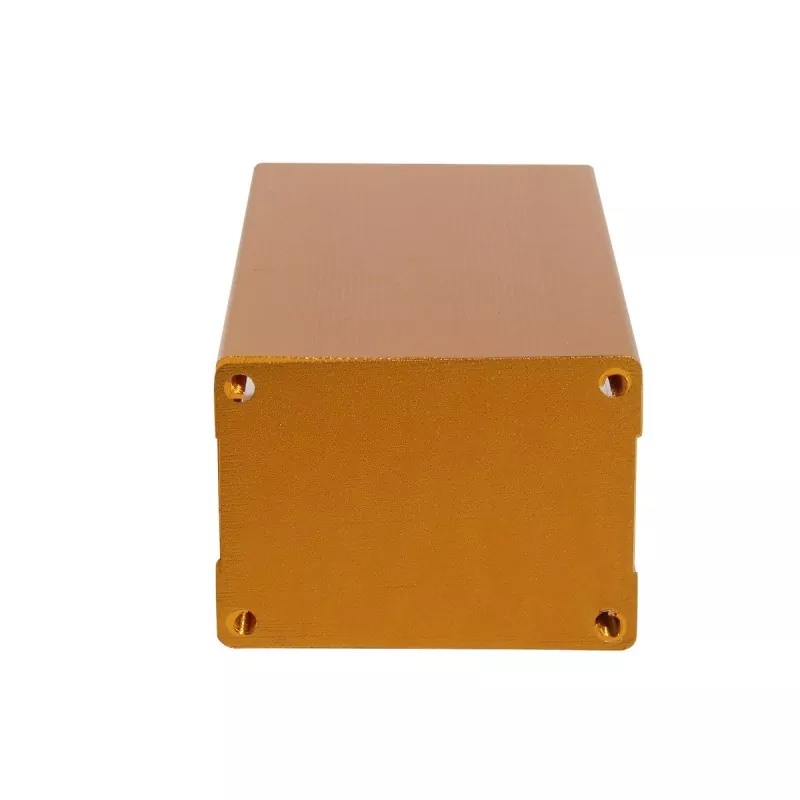

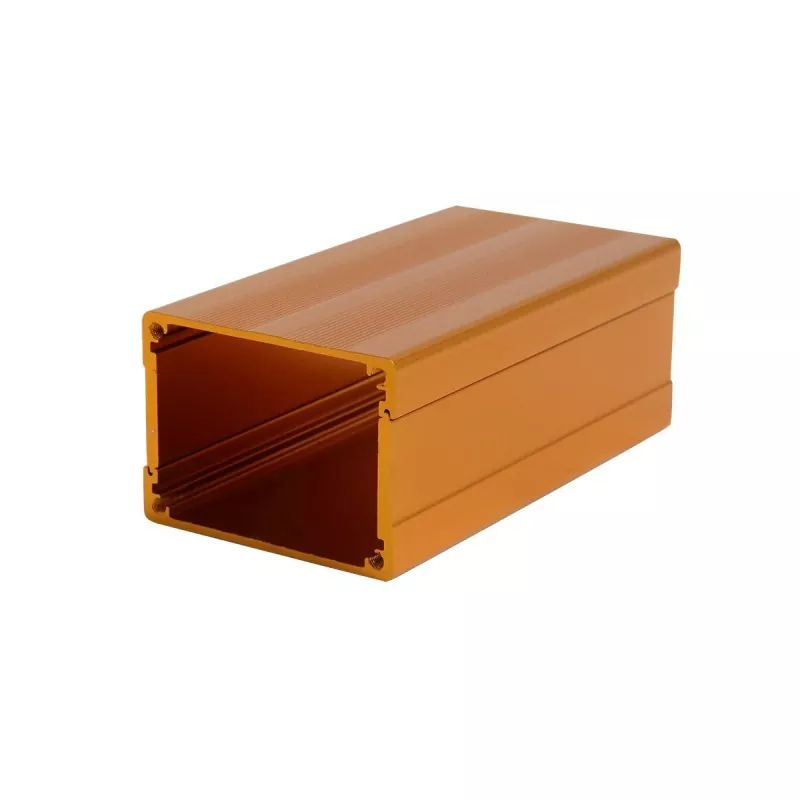

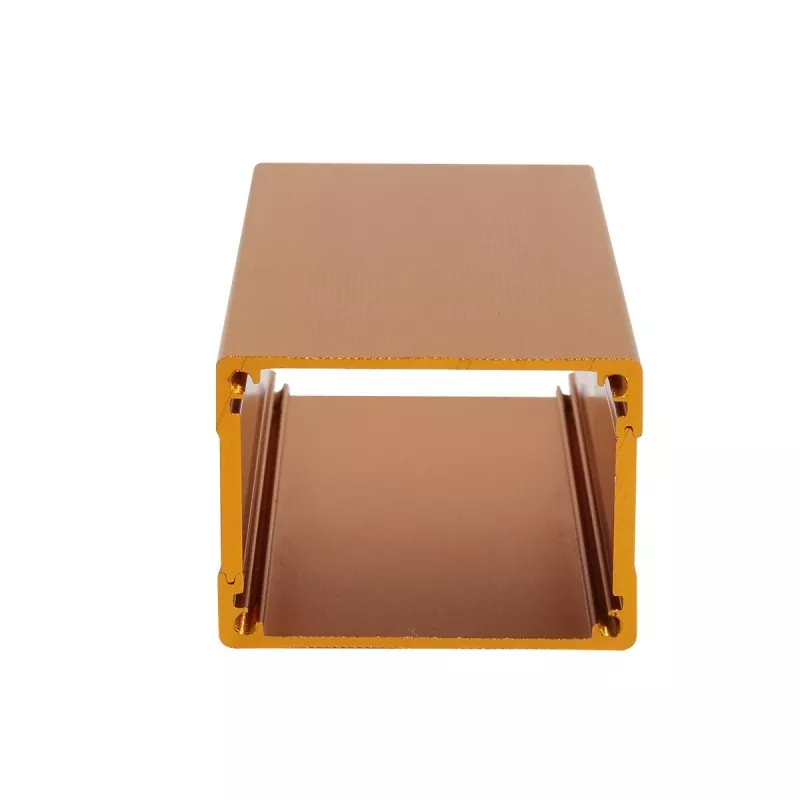

Penutup Modul Kawalan Kuasa Aluminium 52×38mm

Penutup aluminium 52×38mm Boyuan ialah perumah peranti elektronik bersaiz sederhana yang dihasilkan dengan struktur penyemperitan aloi aluminium, dengan saiz keratan rentas luaran 52mm (lebar) × 38mm (tinggi), dan panjang boleh disesuaikan sewenang-wenangnya mengikut keperluan peralatan sebenar.

Produk ini dibentuk oleh penyemperitan profil aluminium, dengan saiz keratan rentas badan utama tetap. Ia boleh dipotong mengikut panjang sebenar peralatan, dan pemasangan akhir diselesaikan melalui plat akhir, pemesinan CNC, dan proses sokongan lain.

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalam perumahan direka dengan slot kad papan litar standard, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan, meningkatkan kecekapan pemasangan.

Berbanding dengan kotak plastik, penutup aloi aluminium mempunyai kekuatan struktur yang lebih baik dan tekstur logam, dan boleh mencapai struktur tersuai seperti antara muka, lubang pelekap, lubang berulir dan slot melalui pemesinan CNC.

Perkakasan Boyuan telah menumpukan pada kepungan aluminium dan pembuatan casis aluminium selama lebih 20 tahun, dengan kira-kira 10,000 meter persegi ruang kilang pengeluaran, dan boleh menyediakan pemesinan kepungan aluminium tersuai mengikut lukisan pelanggan, sampel atau keperluan saiz.

Kelebihan Teras

01 | Reka Bentuk Ruang Luas 52×38mm

Saiz keratan rentas 52mm lebar × 38mm tinggi menyediakan ruang dalaman yang mencukupi untuk peralatan elektronik bersaiz sederhana.

Lebar 52mm boleh menampung susun atur PCB yang lebih luas dan reka bentuk bersebelahan bagi pelbagai antara muka, menyokong susun atur antara muka input/output berbilang saluran; ketinggian 38mm menyediakan ruang pelekap komponen yang lebih besar, boleh memuatkan komponen yang lebih tinggi seperti kapasitor elektrolitik (biasanya ketinggian 25-35mm), transformer, sink haba, geganti dan induktor, dan juga menyokong reka bentuk PCB dua sisi, memenuhi keperluan penyepaduan sistem litar kompleks.

02 | Struktur Penyemperitan Aluminium

Badan Penutup Modul Kawalan Kuasa Aluminium 52×38mm dibentuk oleh penyemperitan profil aloi aluminium. Saiz keratan rentas kepungan penyemperitan aluminium adalah tetap, manakala panjang boleh dipotong mengikut keperluan produk sebenar. Oleh itu, kepungan spesifikasi yang sama boleh menyesuaikan diri dengan PCB dan modul elektronik dengan panjang yang berbeza. Struktur ini amat sesuai untuk produk elektronik yang memerlukan pembangunan siri.

03 | Sesuai untuk Pemasangan PCB

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan. Ketinggian 38mm boleh memuatkan susunan PCB dua lapis atau peranti berkuasa tinggi dengan sink haba, menyediakan penyelesaian pembungkusan yang boleh dipercayai untuk peralatan elektronik berkuasa tinggi.

04 | Sokongan Pemesinan Tersuai CNC

Profil standard hanyalah titik permulaan. Perkakasan Boyuan boleh melakukan pemesinan CNC pada kepungan aluminium 52×38mm mengikut lukisan pelanggan, termasuk:

• Bukaan antara muka (USB, RJ45, palam penerbangan, antara muka BNC, antara muka kuasa, dsb.)
• Lubang skru dan lubang kedudukan
• Lubang berulir dan lubang bor balas
• Slot pelesapan haba dan lubang pengudaraan
• Bukaan tingkap skrin
• Lubang butang dan lubang suis
• Alur dan langkah
• Chamfering
• Struktur tersuai lain

05 | Panjang Boleh Disesuaikan dengan Produk

52×38mm ialah spesifikasi keratan rentas kandang, dan panjang produk boleh dipotong mengikut dimensi peralatan sebenar. Panjang boleh dimesinan khusus disahkan mengikut bahan, rawatan permukaan, dan keperluan produk.

06 | Prestasi Pelesapan Haba yang Cekap

Kekonduksian terma aloi aluminium adalah kira-kira 200W/(m·K). Digabungkan dengan kawasan permukaan yang lebih besar dan ruang dalaman yang luas iaitu 52×38mm, ia boleh mengalirkan dan menghilangkan haba yang dihasilkan oleh komponen dalaman dengan berkesan. Untuk peralatan dengan penjanaan haba yang besar seperti modul kuasa dan penguat kuasa, kepungan aluminium itu sendiri ialah sink haba yang cekap, yang boleh memanjangkan hayat perkhidmatan peralatan.

07 | Penutup Logam Menggabungkan Struktur dan Rupa

Aloi aluminium ringan dan mempunyai prestasi struktur yang baik, sambil mengekalkan tekstur logam semula jadi. Melalui rawatan permukaan seperti memberus, letupan pasir dan anodisasi, kesan penampilan yang berbeza boleh diperoleh, memberikan peralatan elektronik penampilan produk yang lebih profesional.

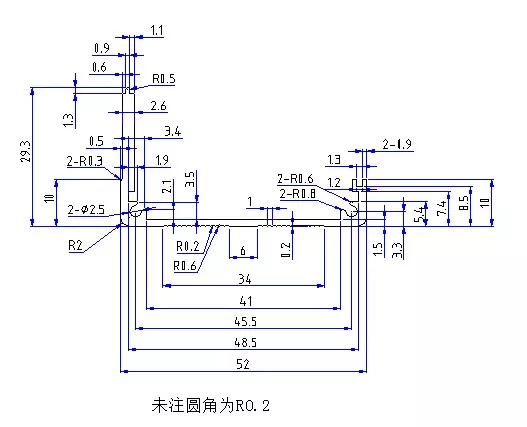

Spesifikasi Teknikal

Nota: Gred bahan tertentu, ketebalan dinding, julat panjang, toleransi dimensi, dan warna rawatan permukaan hendaklah tertakluk kepada lukisan produk sebenar dan keperluan pesanan.

Apakah Produk Yang Sesuai Untuk Penutup Aluminium 52×38mm?

Penutup Modul Kawalan Kuasa Aluminium 52×38mm tergolong dalam kategori kepungan aluminium ruang yang cukup — lebar 52mm menyokong susun atur bersebelahan berbilang antara muka, dan ketinggian 38mm menyediakan ruang menegak yang mencukupi untuk komponen yang lebih tinggi dan sink haba. Ketinggian 38mm adalah ciri teras yang membezakan spesifikasi ini daripada penutup nipis, membolehkannya membawa peralatan elektronik dengan kuasa yang lebih besar dan komponen yang lebih tinggi, menjadikannya pilihan pembungkusan yang ideal untuk peralatan elektronik bersaiz sederhana.

1. Modul Kuasa

Reka bentuk ruang yang luas 52×38mm sangat sesuai untuk pelbagai produk kuasa:

• Menukar modul bekalan kuasa
• Penyesuai kuasa
• Kepungan bekalan kuasa kenderaan
• Kepungan penyongsang
• Perumah aluminium penerus
• Modul penukar DC-DC
• Modul bekalan kuasa UPS
• Modul pengecas
• Kepungan sistem pengurusan bateri (BMS).
• Penutup modul supercapacitor

Mengapa 52×38mm sesuai untuk modul kuasa? Modul kuasa biasanya perlu memuatkan komponen yang lebih tinggi seperti kapasitor elektrolitik (biasanya ketinggian 25-35mm), transformer, sink haba dan induktor. Ketinggian 38mm menyediakan ruang pelekap yang mencukupi dan boleh memuatkan kapasitor elektrolitik dengan mudah sekitar ketinggian 30mm. Pada masa yang sama, lebar 52mm boleh menampung susun atur PCB yang luas, menyokong antara muka input/output berbilang saluran, dan bahan aloi aluminium juga membantu peranti berkuasa tinggi menghilangkan haba dengan cekap.

2. Penguat Kuasa dan Peralatan Audio

• Penguat kuasa audio
• Modul penguat isyarat
• Penguat kuasa RF
• Penutup penguat profesional
• Modul penguat kereta

Mengapakah 52×38mm sesuai untuk penguat? Penguat kuasa memerlukan ruang dalaman yang agak besar untuk menampung litar penguat, sink haba dan bahagian bekalan kuasa. Ketinggian 38mm boleh memasang komponen yang lebih tinggi dan sink haba, dan digabungkan dengan kepungan aloi aluminium kawasan besar dengan lebar 52mm untuk pelesapan haba, ia sesuai untuk peralatan penguat audio dan RF dengan penjanaan haba yang besar.

3. Modul Kawalan Perindustrian dan Automasi

• Pengawal industri
• Modul pengawal logik boleh atur (PLC).
• Modul kawalan pergerakan
• Modul pemacu motor
• Modul penyongsang
• Modul pengembangan I/O
• Kotak kawalan automasi
• Modul kawalan robot

Mengapa 52×38mm sesuai untuk modul kawalan industri? Modul kawalan industri biasanya perlu memuatkan banyak antara muka (RS232, RS485, CAN, Ethernet, dll.) dan papan kawalan bersaiz lebih besar. Lebar 52mm boleh memuatkan berbilang antara muka bersebelahan, dan ketinggian 38mm boleh memasang peranti kuasa dan modul geganti dengan sink haba.

4. Alat Pengukur dan Peralatan Pengujian

• Modul osiloskop
• Kepungan penjana isyarat
• Instrumen pemerolehan data
• Penganalisis kuasa
• Modul analisis spektrum
• Instrumen ujian kekerasan
• Peralatan ujian ultrasonik
• Kepungan meter aliran/meter aras
• Modul multimeter

Mengapakah 52×38mm sesuai untuk alat pengukur? Alat pengukur memerlukan susun atur PCB yang lebih besar untuk menampung litar pemprosesan isyarat dan berbilang antara muka. Lebar 52mm boleh memuatkan PCB lebar standard, dan ketinggian 38mm boleh memuatkan komponen seperti transformer dan geganti. Pada masa yang sama, penutup aloi aluminium menyediakan prestasi pelindung elektromagnet yang baik, memastikan ketepatan pengukuran.

5. Komunikasi dan Peralatan Rangkaian

• Modul stesen pangkalan komunikasi
• Penggalak isyarat
• Modul komunikasi 5G
• Unit penghantaran data (DTU)
• Transceiver gentian optik
• Peralatan jambatan tanpa wayar
• Tukar modul
• Penutup penghala

6. Peralatan Ujian Perubatan

• Modul ujian perubatan
• Peralatan pemantauan
• Alat perubatan mudah alih
• Modul peralatan fisioterapi
• Modul pemerolehan biosignal

7. Aplikasi Bersepadu Sinki Haba

Penutup aluminium 52×38mm boleh digunakan dalam kombinasi dengan sink haba dalaman:

• Penutup pemacu LED berkuasa tinggi
• Modul elektronik kuasa
• Pengawal motor
• Modul pengecasan kenderaan elektrik

8. Kotak Perisai dan Aplikasi Anti-Gangguan

• Kotak pelindung instrumen ketepatan
• Perisai modul frekuensi tinggi
• Perisai elektronik perubatan

Bahan aloi aluminium memberikan prestasi pelindung elektromagnet yang sangat baik, dengan berkesan menghalang gangguan elektromagnet.

Apa yang Boleh Disesuaikan?

Rawatan Permukaan

Anodizing

Anodizing adalah salah satu kaedah rawatan permukaan yang biasa digunakan untuk kepungan aluminium. Ia boleh mengubah rupa dan sifat permukaan permukaan aluminium dan mencapai kesan warna yang berbeza.

Peletupan pasir

Sandblasting boleh membentuk tekstur matte seragam pada permukaan aluminium, sesuai untuk peralatan elektronik industri dan penutup instrumen.

Memberus gigi

Memberus boleh membentuk tekstur logam biasa, membolehkan produk mengekalkan tekstur logam aloi aluminium yang jelas.

Ukiran Laser

Perkara berikut boleh dimesin pada permukaan kepungan aluminium 52×38mm:

• Logo
• Model produk
• Pengenalan antara muka
• Nombor produk
• Teks dan corak

Percetakan Silkscreen

Sesuai untuk pemesinan logo berbilang warna, teks dan pengenalan fungsi.

Pemesinan Tersuai Penutup Aluminium Profesional

Kami bukan sahaja menghasilkan penutup aluminium standard, tetapi juga boleh menyesuaikan mengikut struktur produk pelanggan.

Pelanggan hanya perlu menyediakan:

Lukisan 2D / model 3D / sampel fizikal / dimensi produk

Kami kemudiannya boleh melakukan penilaian pemesinan mengikut keperluan produk sebenar.

Pemesinan CNC Memenuhi Keperluan Bukan Standard

Untuk produk yang tidak boleh berpuas hati secara langsung dengan profil standard 52×38mm, penyesuaian boleh dicapai melalui pemesinan CNC berikutnya.

Contohnya:

Bukaan antara muka + tingkap skrin + lubang pelekap + lubang berulir + slot pelesapan haba + lubang pelekap rel DIN + alur + langkah + logo

Semua boleh dimesin mengikut lukisan pelanggan.

Persembahan Bengkel

Soalan Lazim

1. Apakah produk yang sesuai untuk kepungan aluminium 52×38mm?

52×38mm tergolong dalam kategori kepungan aluminium ruang yang cukup, sesuai untuk modul kuasa, penguat kuasa, pengawal industri, alat pengukur, peralatan stesen pangkalan komunikasi, modul pemacu motor, instrumen ujian perubatan, sistem pengurusan bateri, dll. Lebar 52mm menyokong susun atur berbilang antara muka, dan ketinggian 38mm boleh menampung komponen yang lebih tinggi.

2. Adakah 52×38mm panjang kepungan?

No. 52×38mm merujuk kepada saiz keratan rentas kepungan (lebar × tinggi). Panjang produk boleh dipotong mengikut peralatan sebenar dan panjang PCB.

3. Bolehkah panjang kepungan aluminium 52×38mm disesuaikan?

ya. Panjang kepungan penyemperitan aluminium boleh dipotong mengikut keperluan produk. Panjang khusus perlu disahkan dalam kombinasi dengan bahan, rawatan permukaan dan struktur produk.

4. Bolehkah ketinggian 38mm menampung kapasitor elektrolitik?

ya. Kapasitor elektrolitik biasa biasanya 25-35mm tinggi. Ketinggian dalaman 38mm boleh menampungnya sepenuhnya, dengan margin yang tinggal untuk pemasangan. Pengesahan khusus diperlukan mengikut dimensi komponen anda.

5. Bolehkah ketinggian 38mm menampung pengubah?

ya. Ketinggian 38mm boleh memuatkan transformer kecil, induktor, dan komponen lain yang lebih tinggi. Pengesahan khusus diperlukan mengikut dimensi pengubah anda.

6. Bolehkah lubang pelesapan haba dibuat pada kepungan aluminium?

ya. Perkakasan Boyuan boleh mesin slot pelesapan haba, lubang pengudaraan, rusuk pelesapan haba, dan struktur pelesapan haba lain mengikut lukisan pelanggan untuk membantu peralatan berkuasa tinggi menghilangkan haba.

7. Bolehkah antara muka seperti palam penerbangan dan BNC dimesin?

Pemesinan CNC boleh dilakukan pada kedudukan antara muka yang sepadan mengikut lukisan pelanggan. Lebar 52mm boleh menampung susun atur bersebelahan berbilang antara muka. Sama ada ia sesuai secara khusus untuk pemesinan perlu disahkan mengikut dimensi antara muka dan struktur kepungan.

8. Bolehkah warna yang berbeza dipilih?

ya. Penutup aluminium boleh mencapai kesan penampilan yang berbeza melalui proses seperti anodizing, dan warna boleh sewenang-wenangnya disesuaikan mengikut keperluan pelanggan.

9. Bagaimana jika 52×38mm tidak sesuai untuk PCB saya?

Anda boleh menghantar kepada kami dimensi PCB, struktur produk atau model 3D. Perkakasan Boyuan boleh membantu mengesahkan sama ada spesifikasi 52×38mm sesuai mengikut dimensi sebenar, dan juga boleh memilih spesifikasi profil aluminium lain atau melakukan pemesinan tersuai.

Mengapa Memilih Perkakasan Boyuan?

Bagi pengeluar peralatan elektronik, apa yang lebih penting ialah sama ada pembekal boleh melengkapkan pemesinan sokongan seperti panjang, plat hujung, bukaan antara muka, tingkap skrin, lubang pelekap, struktur pelesapan haba, lubang pelekap rel DIN, struktur PCB, rawatan permukaan, dan logo mengikut produk sebenar.

Perkakasan Boyuan telah memberi tumpuan kepada industri kepungan aluminium dan casis aluminium selama lebih 20 tahun, dengan kira-kira 10,000 meter persegi ruang kilang pengeluaran, menyediakan pemesinan kepungan aluminium tersuai.

Daripada profil aluminium standard 52×38mm kepada kandang elektronik siap mesin CNC, kami boleh mesin mengikut keperluan produk pelanggan.

Jika anda sedang mencari Penutup Modul Kawalan Kuasa Aluminium 52×38mm, anda dialu-alukan untuk menghantar dimensi PCB, lukisan produk atau model 3D anda.

Kami boleh mengesahkan spesifikasi, kaedah pemesinan dan pelan penyesuaian mengikut struktur produk anda.
