Bekalan Kuasa Aluminium 50×44mm dan Penutup Kawalan Perindustrian

Bekalan Kuasa Aluminium 50×44mm dan Penutupan Kawalan Perindustrian Boyuan ialah perumah peranti elektronik bersaiz sederhana yang dihasilkan dengan struktur penyemperitan aloi aluminium, dengan saiz keratan rentas luaran 50mm (lebar) × 44mm (tinggi), dan panjang boleh disesuaikan sewenang-wenangnya mengikut keperluan peralatan sebenar.

Produk ini dibentuk oleh penyemperitan profil aluminium, dengan saiz keratan rentas badan utama tetap. Ia boleh dipotong mengikut panjang sebenar peralatan, dan pemasangan akhir diselesaikan melalui plat akhir, pemesinan CNC, dan proses sokongan lain.

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain. Bahagian dalam perumahan direka dengan slot kad papan litar standard, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan, meningkatkan kecekapan pemasangan.

Berbanding dengan kotak plastik, penutup aloi aluminium mempunyai kekuatan struktur yang lebih baik dan tekstur logam, dan boleh mencapai struktur tersuai seperti antara muka, lubang pelekap, lubang berulir dan slot melalui pemesinan CNC.

Nilai teras 50×44mm terletak pada "badan lebar dan ruang yang besar" — lebar 50mm boleh menampung PCB lebar standard dan susun atur antara muka berbilang, dan ketinggian 44mm menyediakan ruang dalaman yang mencukupi untuk memasang komponen yang lebih tinggi.

Spesifikasi ini amat sesuai untuk modul kuasa, penguat kuasa, pengawal industri, alat pengukur, peralatan stesen pangkalan komunikasi, pemerolehan data dan peralatan penghantaran, modul pemacu motor, instrumen ujian perubatan dan peralatan elektronik bersaiz sederhana lain dengan keperluan tinggi untuk ruang dalaman.

Perkakasan Boyuan telah menumpukan pada kepungan aluminium dan pembuatan casis aluminium selama lebih 20 tahun, dengan kira-kira 10,000 meter persegi ruang kilang pengeluaran, dan boleh menyediakan pemesinan kepungan aluminium tersuai mengikut lukisan pelanggan, sampel atau keperluan saiz.

Kelebihan Teras Produk

01 | Reka Bentuk Ruang Luas 50×44mm

Saiz keratan rentas 50mm lebar × 44mm tinggi menyediakan ruang dalaman yang mencukupi untuk peralatan elektronik bersaiz sederhana.

Lebar 50mm boleh menampung susun atur PCB yang lebih luas dan reka bentuk bersebelahan pelbagai antara muka; ketinggian 44mm menyediakan ruang pelekap komponen yang lebih besar, boleh memuatkan komponen yang lebih tinggi seperti kapasitor elektrolitik, transformer, sink haba dan geganti, dan juga menyokong reka bentuk PCB dua sisi, memenuhi keperluan penyepaduan sistem litar kompleks.

02 | Struktur Penyemperitan Aluminium

Badan kepungan dibentuk oleh penyemperitan profil aloi aluminium.

Saiz keratan rentas kepungan penyemperitan aluminium adalah tetap, manakala panjang boleh dipotong mengikut keperluan produk sebenar. Oleh itu, kepungan spesifikasi yang sama boleh menyesuaikan diri dengan PCB dan modul elektronik dengan panjang yang berbeza. Struktur ini amat sesuai untuk produk elektronik yang memerlukan pembangunan siri.

03 | Sesuai untuk Pemasangan PCB

Kepungan elektronik penyemperitan aluminium boleh direka bentuk dengan slot pelekap atau struktur sokongan yang sepadan mengikut struktur dalaman, untuk memasang PCB dan komponen elektronik lain.

Bahagian dalamannya dilengkapi standard dengan slot kad papan litar, dan PCB boleh terus dimasukkan dan diperbaiki tanpa skru tambahan. Ketinggian 44mm boleh menampung tindanan PCB dua lapis atau peranti berkuasa tinggi dengan sink haba, menyediakan penyelesaian pembungkusan yang boleh dipercayai untuk peralatan elektronik berkuasa tinggi.

04 | Sokongan Pemesinan Tersuai CNC

Profil standard hanyalah titik permulaan.

Perkakasan Boyuan boleh melakukan pemesinan CNC pada kepungan aluminium 50×44mm mengikut lukisan pelanggan, termasuk:

• Bukaan antara muka (USB, RJ45, antara muka kuasa, palam penerbangan, dll.)
• Lubang skru dan lubang kedudukan
• Lubang berulir dan lubang bor balas
• Alur dan langkah
• Slot pelesapan haba dan lubang pengudaraan
• Chamfering
• Struktur tersuai lain

05 | Panjang Boleh Disesuaikan dengan Produk

50×44mm ialah spesifikasi keratan rentas kepungan, dan Bekalan Kuasa Aluminium 50×44mm dan panjang Kepungan Kawalan Perindustrian boleh dipotong mengikut dimensi peralatan sebenar. Panjang boleh dimesinan khusus disahkan mengikut bahan, rawatan permukaan, dan keperluan produk.

06 | Prestasi Pelesapan Haba yang Cekap

Kekonduksian terma aloi aluminium adalah kira-kira 200W/(m·K). Digabungkan dengan luas permukaan yang lebih besar iaitu 50×44mm, ia boleh mengalirkan dan menghilangkan haba yang dihasilkan oleh komponen dalaman dengan berkesan. Untuk peralatan dengan penjanaan haba yang besar seperti modul kuasa dan penguat kuasa, kepungan aluminium itu sendiri ialah sink haba yang cekap, yang boleh memanjangkan hayat perkhidmatan peralatan.

07 | Penutup Logam Menggabungkan Struktur dan Rupa

Aloi aluminium ringan dan mempunyai prestasi struktur yang baik, sambil mengekalkan tekstur logam semula jadi. Melalui rawatan permukaan seperti memberus, letupan pasir dan anodisasi, kesan penampilan yang berbeza boleh diperoleh, memberikan peralatan elektronik penampilan produk yang lebih profesional.

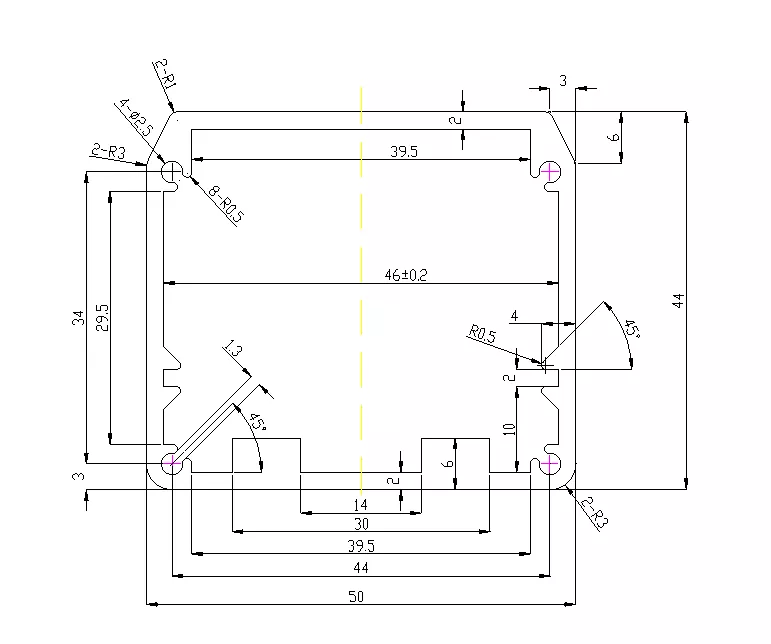

Spesifikasi Teknikal Penutup Aluminium 50×44mm

Nota: Gred bahan tertentu, ketebalan dinding, julat panjang, toleransi dimensi, dan warna rawatan permukaan hendaklah tertakluk kepada lukisan produk sebenar dan keperluan pesanan.

Apakah Produk Yang Sesuai Untuk Penutup Aluminium 50×44mm?

50×44mm tergolong dalam kategori kepungan aluminium ruang yang cukup — lebar 50mm menyokong susun atur bersebelahan berbilang antara muka, dan ketinggian 44mm boleh memuatkan komponen yang lebih tinggi dan sink haba. Ketinggian 44mm adalah ciri teras yang membezakan spesifikasi ini daripada penutup kecil, membolehkannya membawa peralatan elektronik dengan kuasa yang lebih besar dan komponen yang lebih tinggi.

1. Modul Kuasa

Reka bentuk ruang yang luas 50×44mm sangat sesuai untuk pelbagai produk kuasa:

• Menukar modul bekalan kuasa
• Penyesuai kuasa
• Kepungan bekalan kuasa kenderaan
• Kepungan penyongsang
• Perumah aluminium penerus
• Modul penukar DC-DC
• Modul bekalan kuasa UPS
• Modul pengecas

Mengapa 50×44mm sesuai untuk modul kuasa? Modul kuasa biasanya perlu memuatkan komponen yang lebih tinggi seperti kapasitor elektrolitik (biasanya ketinggian 25-35mm), transformer dan sink haba. Ketinggian 44mm menyediakan ruang pelekap yang mencukupi, manakala lebar 50mm boleh menampung susun atur PCB yang luas, dan bahan aloi aluminium juga membantu peranti berkuasa tinggi menghilangkan haba dengan cekap.

2. Penguat Kuasa dan Peralatan Audio

• Penutup penguat
• Penguat kuasa audio
• Modul penguat isyarat
• Penguat kuasa RF

Mengapakah 50×44mm sesuai untuk penguat? Penguat kuasa memerlukan ruang dalaman yang agak besar untuk menampung litar penguat, sink haba dan bahagian bekalan kuasa. Ketinggian 44mm boleh memasang komponen yang lebih tinggi, dan penutup aloi aluminium juga berfungsi dengan fungsi pelesapan haba, sesuai untuk peralatan audio dan penguat RF dengan penjanaan haba yang besar.

3. Modul Kawalan Perindustrian dan Automasi

• Pengawal industri
• Modul pengawal logik boleh atur (PLC).
• Modul kawalan pergerakan
• Modul pemacu motor
• Modul penyongsang
• Modul pengembangan I/O
• Kotak kawalan automasi

Mengapa 50×44mm sesuai untuk modul kawalan industri? Modul kawalan industri biasanya perlu memuatkan banyak antara muka (RS232, RS485, CAN, Ethernet, dll.) dan papan kawalan bersaiz lebih besar. Lebar 50mm boleh memuatkan berbilang antara muka bersebelahan, dan ketinggian 44mm boleh memasang peranti kuasa dengan sink haba.

4. Alat Pengukur dan Peralatan Pengujian

• Modul osiloskop
• Kepungan penjana isyarat
• Instrumen pemerolehan data
• Penganalisis kuasa
• Modul analisis spektrum
• Instrumen ujian kekerasan
• Peralatan ujian ultrasonik
• Kepungan meter aliran/meter aras

Mengapakah 50×44mm sesuai untuk alat pengukur? Alat pengukur memerlukan susun atur PCB yang lebih besar untuk menampung litar pemprosesan isyarat dan berbilang antara muka. Lebar 50mm boleh memuatkan PCB lebar standard, dan ketinggian 44mm boleh memuatkan komponen seperti transformer dan geganti.

5. Komunikasi dan Peralatan Rangkaian

• Modul stesen pangkalan komunikasi
• Penggalak isyarat
• Modul komunikasi GPS/GPRS/5G
• Unit penghantaran data (DTU)
• Transceiver gentian optik
• Peralatan jambatan tanpa wayar
• Tukar modul

6. Peralatan Ujian Perubatan

• Modul ujian perubatan
• Peralatan pemantauan
• Alat perubatan mudah alih
• Modul peralatan fisioterapi
• Modul pemerolehan biosignal

7. Aplikasi Bersepadu Sinki Haba

Penutup aluminium 50×44mm boleh digunakan dalam kombinasi dengan sink haba dalaman:

• Penutup pemacu LED berkuasa tinggi
• Modul elektronik kuasa
• Pengawal motor
• Kepungan sistem pengurusan bateri (BMS).
• Penutup modul supercapacitor

8. Kotak Perisai dan Aplikasi Anti-Gangguan

• Kotak pelindung instrumen ketepatan
• Perisai modul frekuensi tinggi
• Perisai elektronik perubatan

Bahan aloi aluminium memberikan prestasi pelindung elektromagnet yang sangat baik, dengan berkesan menghalang gangguan elektromagnet.

9. Peralatan Eksperimen Pengajaran dan Penyelidikan Saintifik

• Kepungan instrumen eksperimen
• Modul tunjuk cara mengajar
• Peralatan pemerolehan data penyelidikan saintifik

Apakah yang Boleh Disesuaikan untuk Penutup Aluminium 50×44mm?

Rawatan Permukaan

Anodizing

Anodizing adalah salah satu kaedah rawatan permukaan yang biasa digunakan untuk kepungan aluminium. Bekalan Kuasa Aluminium 50×44mm dan Penutup Kawalan Perindustrian boleh mengubah rupa dan sifat permukaan permukaan aluminium dan mencapai kesan warna yang berbeza.

Peletupan pasir

Sandblasting boleh membentuk tekstur matte seragam pada permukaan aluminium, sesuai untuk peralatan elektronik industri dan penutup instrumen.

Memberus gigi

Memberus boleh membentuk tekstur logam biasa, membolehkan produk mengekalkan tekstur logam aloi aluminium yang jelas.

Ukiran Laser

Perkara berikut boleh dimesin pada permukaan kepungan aluminium 50×44mm:

• Logo
• Model produk
• Pengenalan antara muka
• Nombor produk
• Teks dan corak

Percetakan Silkscreen

Sesuai untuk pemesinan logo berbilang warna, teks dan pengenalan fungsi.

Pemesinan Tersuai Penutup Aluminium Profesional

Kami bukan sahaja menghasilkan penutup aluminium standard, tetapi juga boleh menyesuaikan mengikut struktur produk pelanggan.

Pelanggan hanya perlu menyediakan:

Lukisan 2D / model 3D / sampel fizikal / dimensi produk

Kami kemudiannya boleh melakukan penilaian pemesinan mengikut keperluan produk sebenar.

Pemesinan CNC Memenuhi Keperluan Bukan Standard

Untuk produk yang tidak dapat berpuas hati secara langsung dengan profil standard 50×44mm, penyesuaian boleh dicapai melalui pemesinan CNC berikutnya.

Contohnya:

Bukaan antara muka + lubang pelekap + lubang berulir + slot pelesapan haba + alur + langkah + logo

Semua boleh dimesin mengikut lukisan pelanggan.

Panduan Pemilihan Produk

Jika Lebar PCB Anda Hampir 50mm

50×44mm ialah pilihan yang ideal — lebar 50mm menyediakan ruang penghalaan PCB yang mencukupi, dan ketinggian 44mm boleh memuatkan komponen yang lebih tinggi. Sama ada struktur sebenar sesuai boleh disahkan mengikut ketebalan PCB, kaedah pemasangan, dan ketinggian komponen dalaman.

Jika Peranti Anda Mengandungi Komponen Lebih Tinggi

Ketinggian 44mm boleh memuatkan komponen yang lebih tinggi seperti kapasitor elektrolitik (25-35mm), transformer, sink haba dan geganti, sesuai untuk peralatan elektronik yang memerlukan ruang dalaman yang lebih besar.

Jika Peranti Anda Menjana Haba Ketara

Penutup aloi aluminium mempunyai kekonduksian terma yang sangat baik. Digabungkan dengan luas permukaan yang lebih besar iaitu 50×44mm, ia boleh membantu komponen dalaman menghilangkan haba dengan berkesan. Slot pelesapan haba atau lubang pengudaraan boleh dimesin pada kepungan untuk meningkatkan lagi kesan pelesapan haba.

Jika Panjang PCB Berbeza

Profil boleh dipotong mengikut panjang produk, dan spesifikasi keratan rentas yang sama boleh menyesuaikan diri dengan produk dengan panjang yang berbeza.

Jika Antara Muka Perlu Dipasang

Bukaan CNC boleh ditambah pada badan profil atau plat hujung. Yang biasa termasuk USB, RJ45, antara muka kuasa, palam penerbangan, antara muka BNC, lampu penunjuk, dsb.

Jika Anda Memerlukan Lebih Banyak Ruang

Spesifikasi profil aluminium yang lebih besar boleh dipilih semula mengikut dimensi PCB, atau reka bentuk kepungan bukan standard boleh dijalankan.

Persembahan Bengkel

Soalan Lazim

1. Apakah produk yang sesuai untuk kepungan aluminium 50×44mm?

50×44mm tergolong dalam kategori kepungan aluminium ruang yang cukup, sesuai untuk modul kuasa, penguat kuasa, pengawal industri, alat pengukur, peralatan stesen pangkalan komunikasi, modul pemacu motor, instrumen ujian perubatan, dll. Lebar 50mm menyokong susun atur berbilang antara muka, dan ketinggian 44mm boleh memuatkan komponen yang lebih tinggi dan sink haba.

2. Adakah 50×44mm panjang kepungan?

No. 50×44mm merujuk kepada saiz keratan rentas kepungan (lebar × tinggi). Panjang produk boleh dipotong mengikut peralatan sebenar dan panjang PCB.

3. Bolehkah panjang kepungan aluminium 50×44mm disesuaikan?

ya. Panjang kepungan penyemperitan aluminium boleh dipotong mengikut keperluan produk. Panjang khusus perlu disahkan dalam kombinasi dengan bahan, rawatan permukaan dan struktur produk.

4. Bolehkah ketinggian 44mm menampung kapasitor elektrolitik?

ya. Kapasitor elektrolitik biasa biasanya berketinggian 25-35mm, dan ketinggian dalaman 44mm boleh menampungnya sepenuhnya. Pengesahan khusus diperlukan mengikut dimensi komponen anda.

5. Bolehkah lubang pelesapan haba dibuat pada kepungan aluminium?

ya. Perkakasan Boyuan boleh mesin slot pelesapan haba, lubang pengudaraan, rusuk pelesapan haba, dan struktur pelesapan haba lain mengikut lukisan pelanggan untuk membantu peralatan berkuasa tinggi menghilangkan haba.

6. Bolehkah antara muka seperti palam penerbangan dan BNC dimesin?

Pemesinan CNC boleh dilakukan pada kedudukan antara muka yang sepadan mengikut lukisan pelanggan. Sama ada ia sesuai secara khusus untuk pemesinan perlu disahkan mengikut dimensi antara muka dan struktur kepungan.

7. Bolehkah PCB dipasang?

ya. Penutup aluminium 50×44mm dilengkapi standard dengan slot kad papan litar dalaman, dan PCB boleh terus dimasukkan dan diperbaiki. Struktur pemasangan yang sepadan juga boleh direka bentuk mengikut dimensi PCB dan kaedah pemasangan.

8. Bolehkah plat hujung disesuaikan?

ya. Dimensi, kedudukan lubang, dan struktur plat hujung boleh dimesin mengikut keperluan produk.
