Penutup PCB Aluminium 40×25mm untuk Papan Litar Elektronik

Penutup PCB Aluminium 40×25mm untuk Papan Litar Elektronik sesuai untuk elektronik yang perlu mengawal kelantangan luaran, memasang papan litar, dan menyepadukan berbilang antara muka. Boyuan Hardware, pengilang dan pembekal yang berpangkalan di China dengan pengalaman lebih 20 tahun dan kilang ~10,000㎡, menyediakan pemotongan, pemesinan CNC, penggerudian, penorehan, rawatan permukaan, ukiran laser, skrin sutera, pemeriksaan dan pemasangan.

Definisi Produk

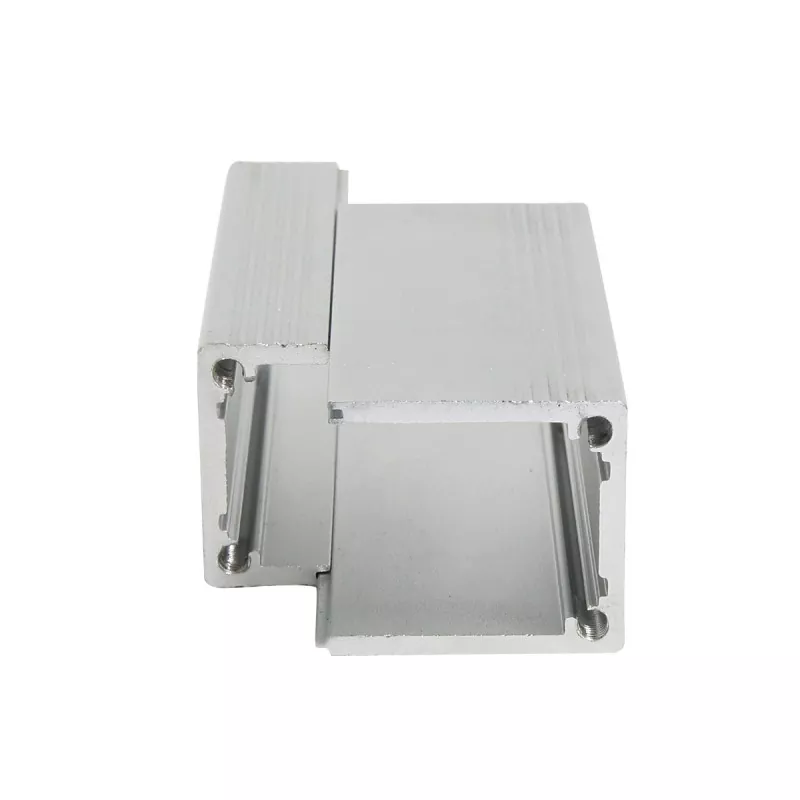

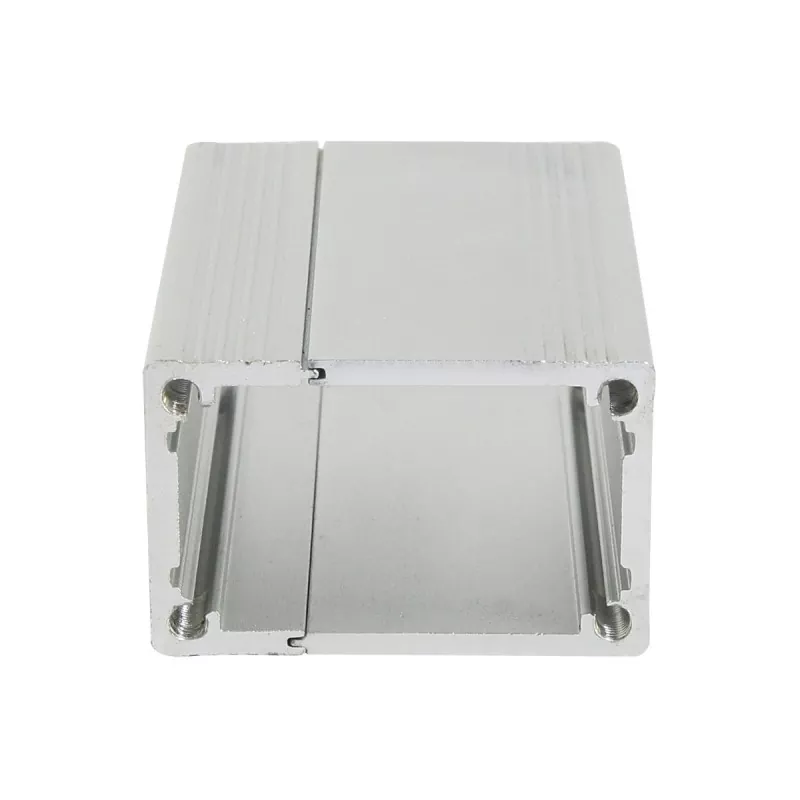

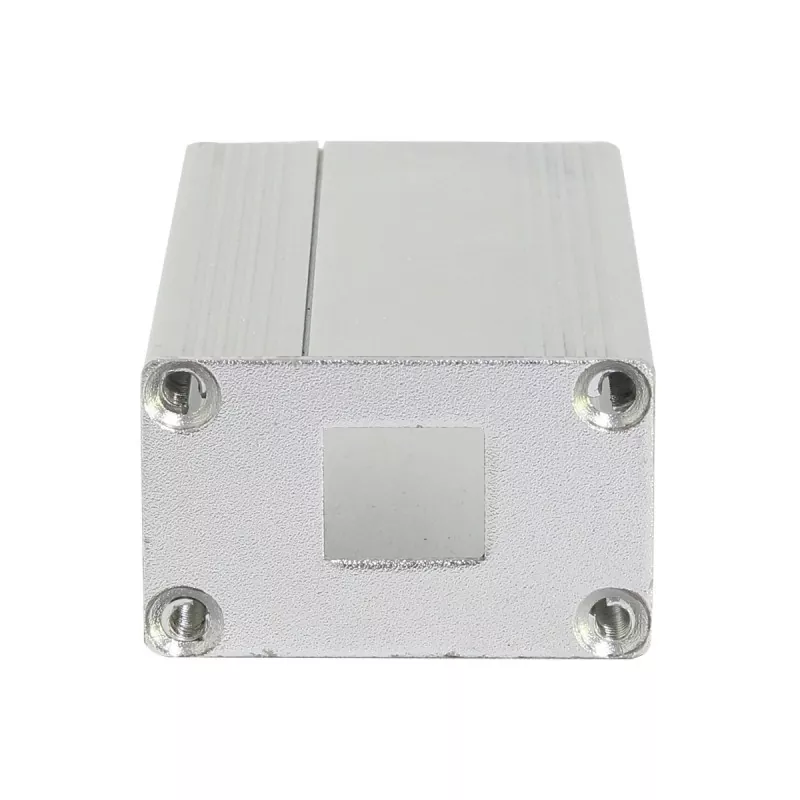

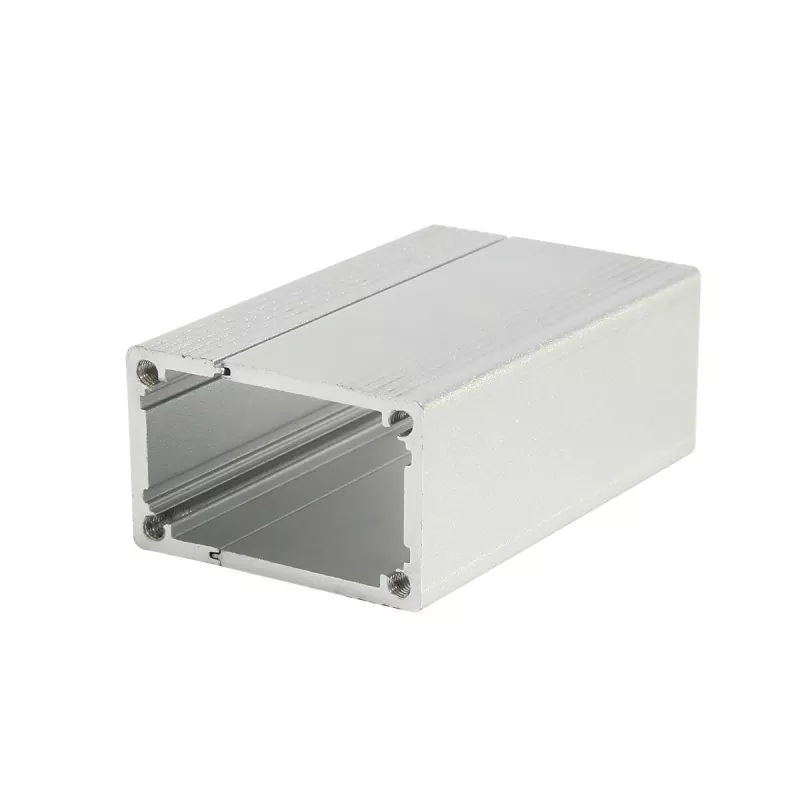

Kepungan aluminium 40×25mm ialah perumah aluminium tersemperit untuk modul elektronik kecil hingga sederhana, papan litar PCB dan peranti elektronik terbenam.

Keratan rentas 40×25mm ialah spesifikasi berprofil rata yang agak padat. Berbanding dengan penutup elektronik yang lebih kecil, ia boleh menyediakan lebih banyak ruang susun atur dalaman untuk PCB, komponen litar dan pemasangan antara muka, sementara tidak meningkatkan saiz peranti keseluruhan dengan ketara. Oleh itu, ia sesuai untuk produk elektronik yang perlu mengawal kelantangan luaran, memasang papan litar, dan menyepadukan berbilang antara muka.

Kepungan aluminium tersemperit jenis ini biasanya menggunakan profil sebagai badan utama, dibentuk oleh pemotongan panjang tetap kepada panjang yang diperlukan, diikuti dengan pemesinan CNC, penggerudian, penorehan, bukaan antara muka, dan pemasangan plat hujung mengikut struktur produk.

Untuk produk elektronik yang memerlukan pengeluaran besar-besaran jangka panjang, struktur aluminium tersemperit piawai 40×25mm juga membantu mengurangkan kerumitan reka bentuk struktur kepungan dan pemesinan.

Kelebihan Teras

1. Keratan Rentas Rata, Sesuai untuk Peranti Elektronik Kompak

40×25mm bukan sekadar mengejar "kekecilan", tetapi mencapai keseimbangan antara dimensi peranti dan ruang pelekap dalaman.

Ketinggian keratan rentas 25mm mengekalkan profil penutup keseluruhan rendah, manakala lebar 40mm menyediakan ruang susun atur sisi tertentu untuk PCB dan komponen elektronik dalaman.

Oleh itu, ia lebih sesuai untuk:

• Modul kawalan PCB kecil
• Modul pemerolehan data
• Modul penukaran isyarat
• Modul komunikasi
• modul elektronik IoT
• Modul kawalan elektronik industri

Ia amat sesuai untuk produk yang perlu memasang papan litar secara berpusat, antara muka dan sebilangan kecil komponen elektronik dalam satu kepungan padat.

2. Lebih Sesuai untuk Gabungan PCB dan Reka Bentuk Antara Muka

Untuk kebanyakan peranti elektronik, kandang bukan sahaja perlu memuatkan PCB, tetapi juga perlu mengatur USB, DC, kuasa, komunikasi, isyarat, dan antara muka lain di sisi atau hujung.

40×25mm boleh memberikan lebih banyak ruang struktur daripada spesifikasi ultra-kecil sambil mengekalkan saiz produk yang agak padat.

Mengikut reka bentuk sebenar, kepungan boleh dimesin untuk:

• Bukaan antara muka
• Lubang kuasa
• Lubang antara muka komunikasi
• Lubang lampu penunjuk
• Lubang butang
• Lubang pemasangan
• Lubang berulir
• Pemesinan struktur penetapan PCB

Dengan itu membentuk kepungan peranti elektronik yang lengkap.

3. Panjang Boleh Dilaraskan Mengikut Modul Elektronik Dalaman

40×25mm terutamanya mentakrifkan keratan rentas profil, bukan panjang produk akhir.

Oleh itu, pemotongan panjang tetap boleh dilakukan mengikut panjang PCB, modul litar, dan komponen dalaman.

Untuk produk dengan panjang yang berbeza, spesifikasi keratan rentas yang sama boleh digunakan, dan kepungan bersaiz berbeza boleh dibentuk dengan melaraskan panjang profil aluminium, yang bermanfaat untuk reka bentuk siri produk elektronik.

4. Struktur Penyemperitan Aluminium Memudahkan Pemesinan Ketepatan Seterusnya

Kepungan penyemperitan aluminium 40×25mm tidak terhad untuk digunakan sebagai "kotak aluminium" ringkas.

Mengikut lukisan produk, pemprosesan selanjutnya boleh dilakukan: Memotong → Pemesinan CNC → Penggerudian → Menoreh → Rawatan permukaan → Ukiran laser/skrin sutera → Pemeriksaan → Pemasangan.

Oleh itu, ia boleh dimesin secara beransur-ansur daripada profil asas ke dalam kepungan elektronik yang memenuhi keperluan struktur peranti tertentu.

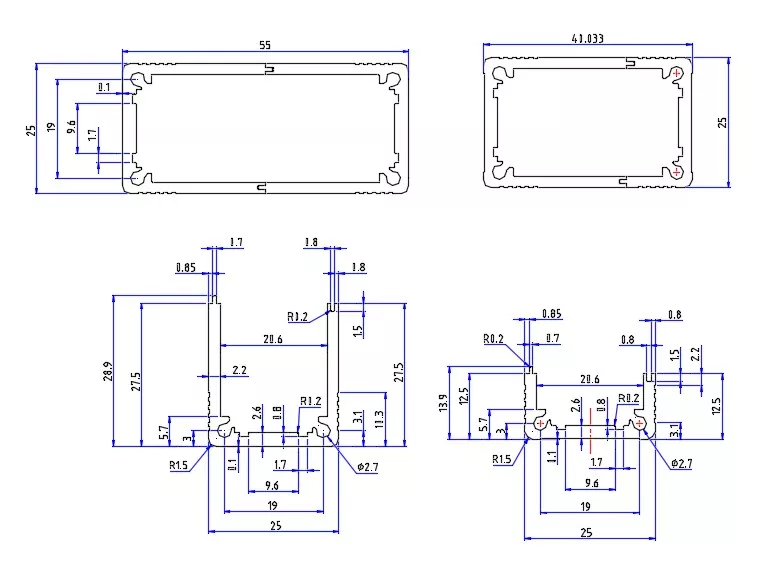

Spesifikasi Teknikal

Aplikasi Produk

Saiz Penutup PCB Aluminium 40×25mm untuk Papan Litar Elektronik lebih sesuai untuk peranti dengan volum terhad tetapi memerlukan sejumlah komponen elektronik dalaman dan ruang antara muka.

1. Modul Kawalan Perindustrian

40×25mm boleh digunakan untuk beberapa modul elektronik industri padat, seperti:

• Modul pengembangan PLC
• modul I/O
• Modul kawalan industri
• Modul penukaran isyarat
• Modul pemerolehan data
• Pengawal terbenam
• Modul elektronik peralatan automasi

Produk ini biasanya perlu memasang PCB dan mengatur antara muka kuasa, isyarat atau komunikasi pada penutup, jadi mereka memerlukan lebih banyak pemesinan struktur daripada cengkerang pelindung mudah yang tidak berlubang.

2. Pemerolehan Data dan Peralatan Pemprosesan Isyarat

Sesuai untuk:

• Modul pemerolehan data
• Modul pemerolehan isyarat
• Penukar isyarat
• Modul pemprosesan data
• Modul pemantauan
• Modul antara muka penderia

Produk ini biasanya tidak bersaiz besar, tetapi perlu memasang PCB, pendawaian atau komponen antara muka secara dalaman. 40×25mm boleh menyediakan ruang pelekap yang agak padat.

3. Modul Elektronik Komunikasi dan Rangkaian

Boleh digunakan untuk:

• Modul komunikasi
• Modul penghantaran data
• Peranti penukaran isyarat
• Peranti komunikasi terbenam
• Modul elektronik komunikasi rangkaian
• Modul kawalan komunikasi tanpa wayar

Panjang kepungan boleh dilaraskan mengikut papan litar dalaman, dan pemesinan pasca boleh dilakukan untuk kedudukan antara muka.

4. IoT dan Peranti Elektronik Pintar

40×25mm juga sesuai untuk beberapa:

• Modul kawalan IoT
• Modul pemantauan pintar
• Peranti pemerolehan data jauh
• Modul sensor pintar
• Peranti elektronik terbenam
• Terminal kawalan pintar

Untuk produk yang perlu menyepadukan PCB, antara muka dan komponen elektronik ke dalam volum yang lebih kecil, spesifikasi ini mempunyai kebolehsuaian yang baik.

5. Instrumen Kecil dan Modul Elektronik Ujian

Juga boleh digunakan untuk:

• Modul pengukuran
• Modul pengesanan
• Uji modul elektronik
• Peralatan pemantauan isyarat
• Modul elektronik di dalam instrumen
• Peranti kawalan kecil

Sama ada ia akhirnya sesuai untuk peranti tertentu bergantung terutamanya pada dimensi PCB, ketinggian komponen dalaman, susun atur antara muka dan kaedah pelekap, bukan hanya saiz keratan rentas kepungan.

Apa yang Boleh Disesuaikan?

Rawatan Permukaan dan Pemesinan Rupa

Penutup aluminium 40×25mm boleh menjalani pemesinan permukaan seterusnya mengikut keperluan penampilan produk akhir.

Yang berikut boleh dipilih mengikut keperluan produk sebenar:

• Anodizing
• Rawatan permukaan aluminium
• Ukiran laser
• Percetakan skrin sutera
• Pemesinan logo
• Pemesinan rupa lain yang diperlukan oleh lukisan

Jika pelanggan mempunyai warna tertentu, kesan permukaan atau kedudukan logo, ia boleh disahkan semasa peringkat pensampelan.

Persembahan Bengkel

Soalan Lazim

Apakah jenis PCB yang sesuai untuk kepungan aluminium 40×25mm?

Lebih sesuai untuk PCB kecil hingga sederhana dan modul fungsi elektronik, terutamanya peranti padat yang perlu menyusun antara muka, lubang pelekap atau sebilangan kecil komponen elektronik secara serentak. Pengesahan khusus diperlukan berdasarkan dimensi PCB sebenar dan ketinggian komponen.

Bolehkah panjang kepungan aluminium 40×25mm disesuaikan?

ya. 40×25mm mewakili saiz keratan rentas profil, dan panjang kepungan sebenar boleh dimesin panjang tetap mengikut struktur PCB dan peranti.

Bolehkah Penutup PCB Aluminium 40×25mm untuk Papan Litar Elektronik dimesin mengikut lukisan saya?

ya. Profil, panjang, antara muka, lubang pelekap, lubang berulir, dan keperluan pemesinan CNC lain boleh disahkan mengikut lukisan 2D atau 3D.

Bolehkah antara muka dipasang pada kepungan aluminium 40×25mm?

ya. Pembukaan boleh dimesin mengikut kedudukan antara muka produk sebenar, termasuk kuasa, USB, komunikasi dan antara muka isyarat lain.

Bolehkah lubang pelekap dan lubang berulir dimesin?

ya. Penggerudian, penorehan, dan pemesinan CNC yang berkaitan boleh dilakukan mengikut kaedah pemasangan produk.

Adakah 40×25mm sesuai untuk peralatan kawalan industri?

Sesuai untuk beberapa modul kawalan industri padat, modul I/O, modul pemerolehan data, modul penukaran isyarat, dll. Pengesahan akhir diperlukan berdasarkan PCB dan struktur dalaman.
